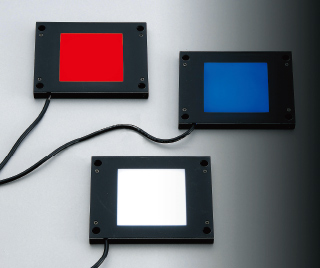

エッジ式透過照明Flat Light [diffusion plate type]

主な用途

寸法測定、透過検査 フィルム汚れ検査、エッジ抽出

  • UEBシリーズ
  • 形式説明
  • 照射イメージ図

エッジ式透過照明 UEBシリーズ

型式名 発光色 発光面寸法(mm) 消費電力 外形図
UEB-25R25 25X25

24V/0.5W

UEB-25W25 25X25 24V/0.4W

UEB-25*25

UEB-25B25 25X25 24V/0.4W
UEB-50R50 50X50 24V/1.9W
UEB-50W50 50X50 24V/3.3W UEB-50*50
UEB-50B50 50X50 24V/3.3W
UEB-70R50 70X50 24V/1.9W
UEB-70W50 70X50 24V/3.3W UEB-70*50
UEB-70B50 70X50 24V/3.3W
UEB-100R100※ 100×100 24V/3.8W
UEB-100W100※ 100×100 24V/6.5W UEB-100*100
UEB-100B100※ 100×100 24V/6.5W

※印は受注生産品です。 緑色は受注生産にて対応をさせて頂きます。


  • UEB-25*25
  • UEB-50*50
  • UEB-70*50
