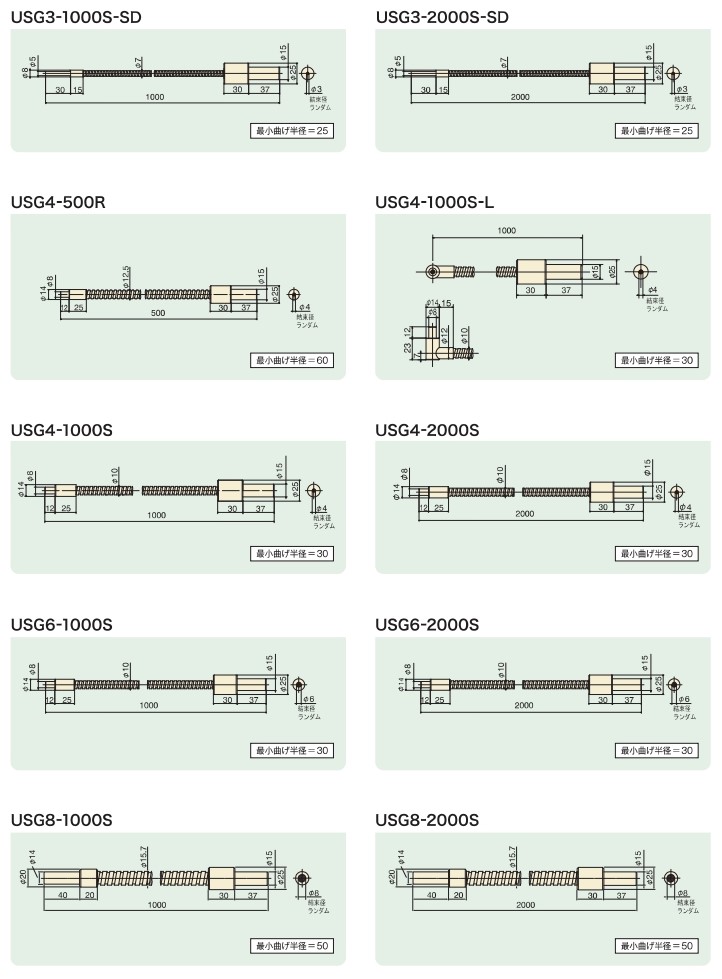

製品仕様:USGシリーズ



型式名 ライン長(mm) 出射側結束径 特殊仕様 PDF DXF
USG3-1000S-SD L=1000 φ3 細径 PDF DXF
USG4-500R L=500 φ4 インターロック PDF DXF
USG4-1000S L=1000 φ4 PDF DXF
USG4-2000S L=2000 φ4 PDF DXF
USG4-1000S-L※ L=1000 φ4 L型 PDF DXF
USG6-1000S L=1000 φ6 PDF DXF
USG6-2000S L=2000 φ6 PDF DXF
USG8-1000S※ L=1000 φ8 PDF DXF
USG8-2000S※ L=2000 φ8 PDF DXF

※印は受注生産品です。弊社標準ライトガイドは全製品ランダム配列で製作しております。
