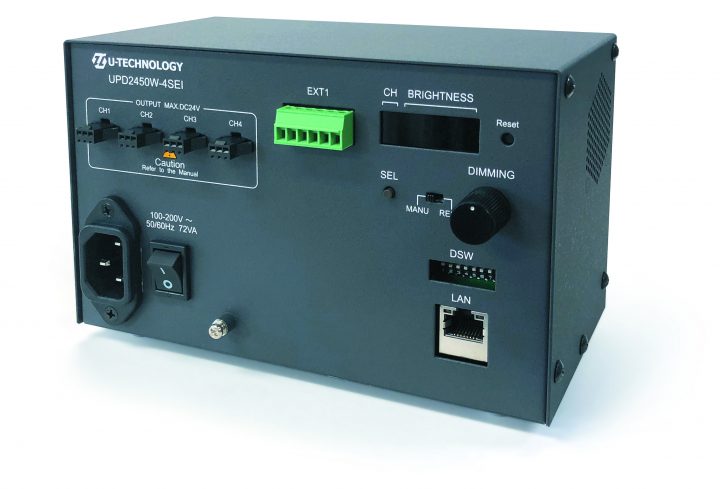

UPD2450W-4SEI-DC24/UPD2450-４SEI
・24V仕様、イーサネット調光タイプ・各色共通で使用できます。
・RoHS対応
・ワールドワイド電源
・UHPシリーズ、UKSシリーズは接続できません。
製品情報
新製品
4CHイーサネット対応LED照明用電源
イーサネット接続可能
・TCP/IPプロトコルでネットワークに接続可能です。

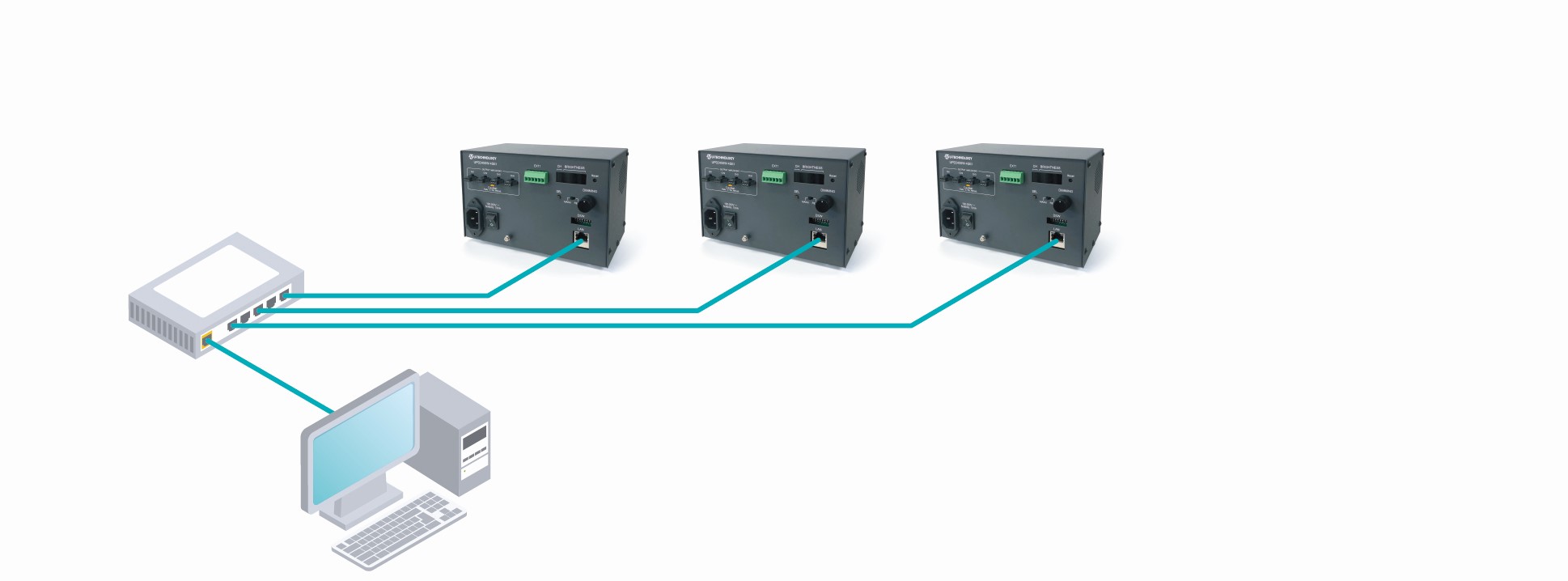

・1台のPCから複数台の電源コントロールできます。

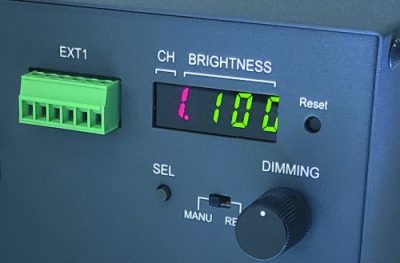

視認性の良いデジタル表示
・設定値の確認が容易にできます。
（マニュアル調光時のみ表示します。）

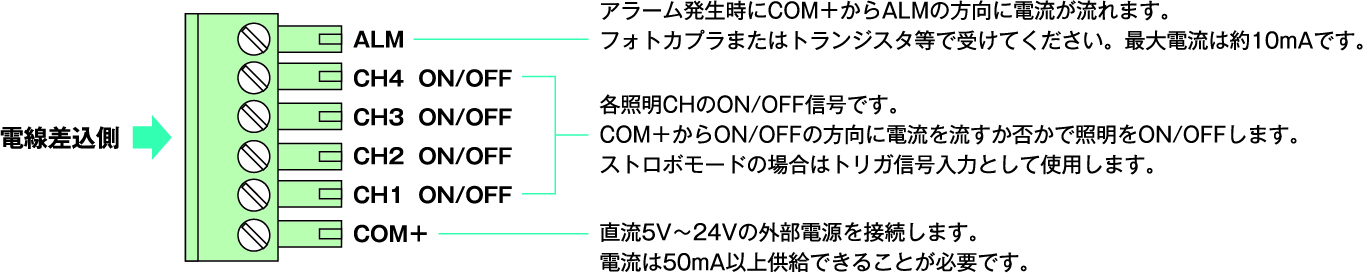

外部制御コネクタにネジ式端子台を採用
・ネジ式端子により、単線、撚線の結線が可能です。
・専用ケーブルが不要となるので、部品点数削減可能です。
PWM発光、ストロボ発光に対応
・DIPスイッチにより、PWM発光、ストロボ発光のモード切り替えが可能です。
・仕様欄に記載通り、25.5msecまでです。
（ストロボ発光は、オーバードライブではありません。）
DINレールへの取り付け可能

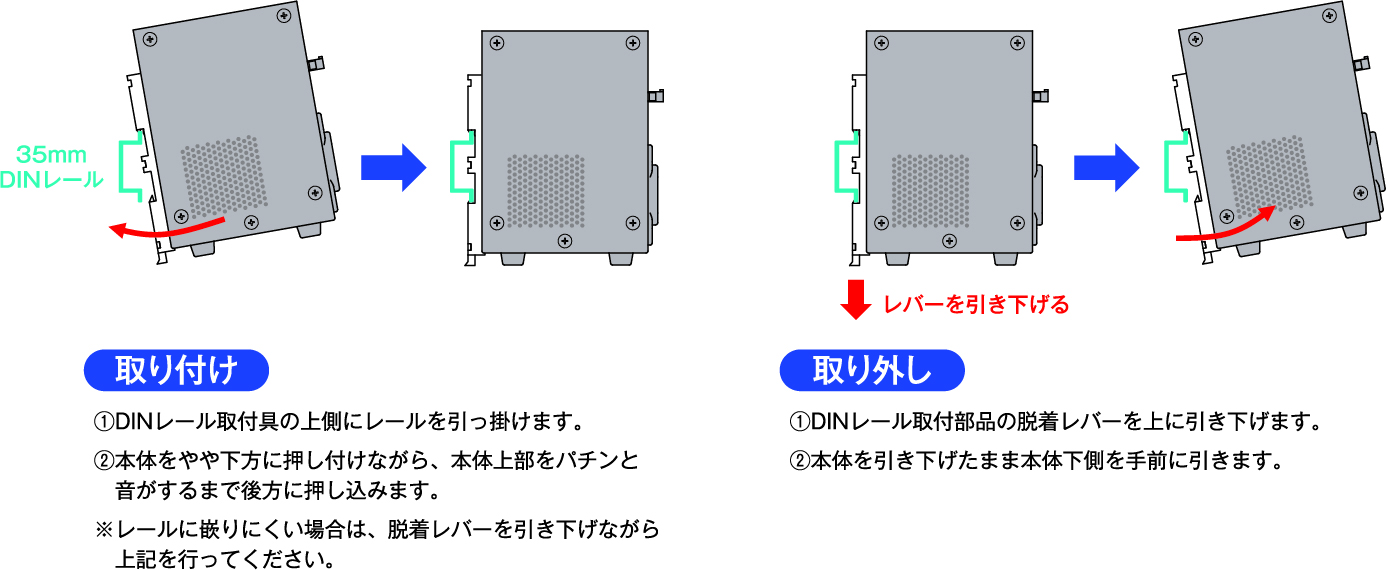

（1）ケース背面のDINレール取付部をDINレールの下側に引っ掛け、ケース全体を上に持ち上げます。
（2）ケースを後ろ方向に倒して、DINレールの上側に引っ掛けるようにします。
製品仕様
| 型式名 | UPD2450W-4SEI-DC24V | UPD2450W-4SEI | ||
|---|---|---|---|---|
| 照明ch数 | 4ch | |||
| 照明出力 | PWM/ストロボ 24VDC 45W（Max.)※1 | |||
| 発光方式 | 定電圧PWM/方式ストロボ発光※2 | |||
| PWM方式 | 出力電圧 24VDC typ.（固定） PWM周波数 約170khz 調光ステップ 256ステップ |
|||
| ストロボ方式 | 出力電圧 24VDC（固定）※3 発光開始 照明ON/OFFをトリガ信号として発光 発光遅延 5usec typ. 発光時間 10us~255us(1usステップ） 10us~2550us(10usステップ) 100us~25.5ms(100usステップ)※2 発光規制 トリガの間隔は発光時間の4倍以上（最大発光デューティー比25%） トリガ信号パルス パルス幅：20usec以上、発光周期以下 トリガ信号極性 極性反転可能（全ch一括）※2 |
|||
| 設置方法 | 装置内組込み(M3ネジによる固定またはDINレール取付可能) | |||
| 入力電圧 | 24VDC(23V~25V) | 100～240VAC ±10% | ||
| 入力電流 | 2.1A Max※4 | 0.67A/0.36A typ※4 | ||
| 消費電力 | 50.4W typ※4 | 67VA/72VA typ※4 | ||
| 突入電流 | 55A/200usec typ. | 15A/30A typ.(コールドスタート時) | ||
| 電源入力 | 3pネジ端子台 | 接地付きACインレットIEC C14タイプ | ||
| 入力過電流保護 | ヒューズ(3.15A) | ヒューズ(2.5A)※5 | ||
| 使用環境 |
屋内設置専用 温度 0~40℃ 湿度 30~85%RH（結露なきこと） 高度 2000m（MAX） 汚染度 レベル2 保護設置 クラスⅠ 設置カテゴリー Ⅱ |
|||
| 保存温湿度 | 温度：-15~65℃ 湿度：20~85％RH（結露なきこと） | |||
| 冷却方式 | 強制空冷（側面吸気/背面排気） | |||
| 環境規制 | RoHS対応 | |||
| CEマーキング | 対応予定 | EMC指令(EN61326-1)、安全規格(EN61010-1) | ||
| 調光ステップ | 256ステップ | |||
| 調光方式 | マニュアル 7セグメントLEDおよびダイヤル、プッシュボタンによる リモート イーサネット（10BASE―T/100BASE―TX） |
|||
| 外部制御コネクタ |
イーサネット RJ45※6 ON/OFF、アラーム出力 ヨーロッパ式コネクタ端子台6P※7 |
|||
| 照明ON/OFF | 方式 外部信号による（極性反転可能） | |||
| アラーム |
検出項目 出力過電流 表示/出力 前面パネルにアラーム表示、全照明OFF 外部制御コネクタよりアラーム信号出力 コマンドによるアラームチェック※8 解除方法 電源OFF/解除コマンド※9 |
|||
| イーサネット通信設定 |
IPアドレス 固定IP（初期値 アドレス：192.168.1.10/24ポート：50001） 通信方式 TCP/IP 設定 TCPサーバ※10 クライアント接続数 1 設定リセット リセット操作により初期値に戻る |
|||
| 外形寸法 | W178×H111×D83mm（ゴム足、突起部除く） | |||
| 質量 | 約1.2kg | |||
※1 照明の消費電力が合計で45Wを超えないこと。
※2 切換はディップスイッチ(DSW)によります。
※3 発光強度は固定となります。また、オーバードライブ発光はできません。
※4 最大出力時。
※5 内蔵のスイッチング電源に装備されています。
※6 イーサネット用のコネクタは添付されません。
※7 添付品のコネクタを使用してください。
※8 自動発報機能はありません。
※9 コマンドによるアラームの解除はイーサネットにて制御している場合のみ有効です。
※10 PC等、制御側はTCPクライアントとしてください。

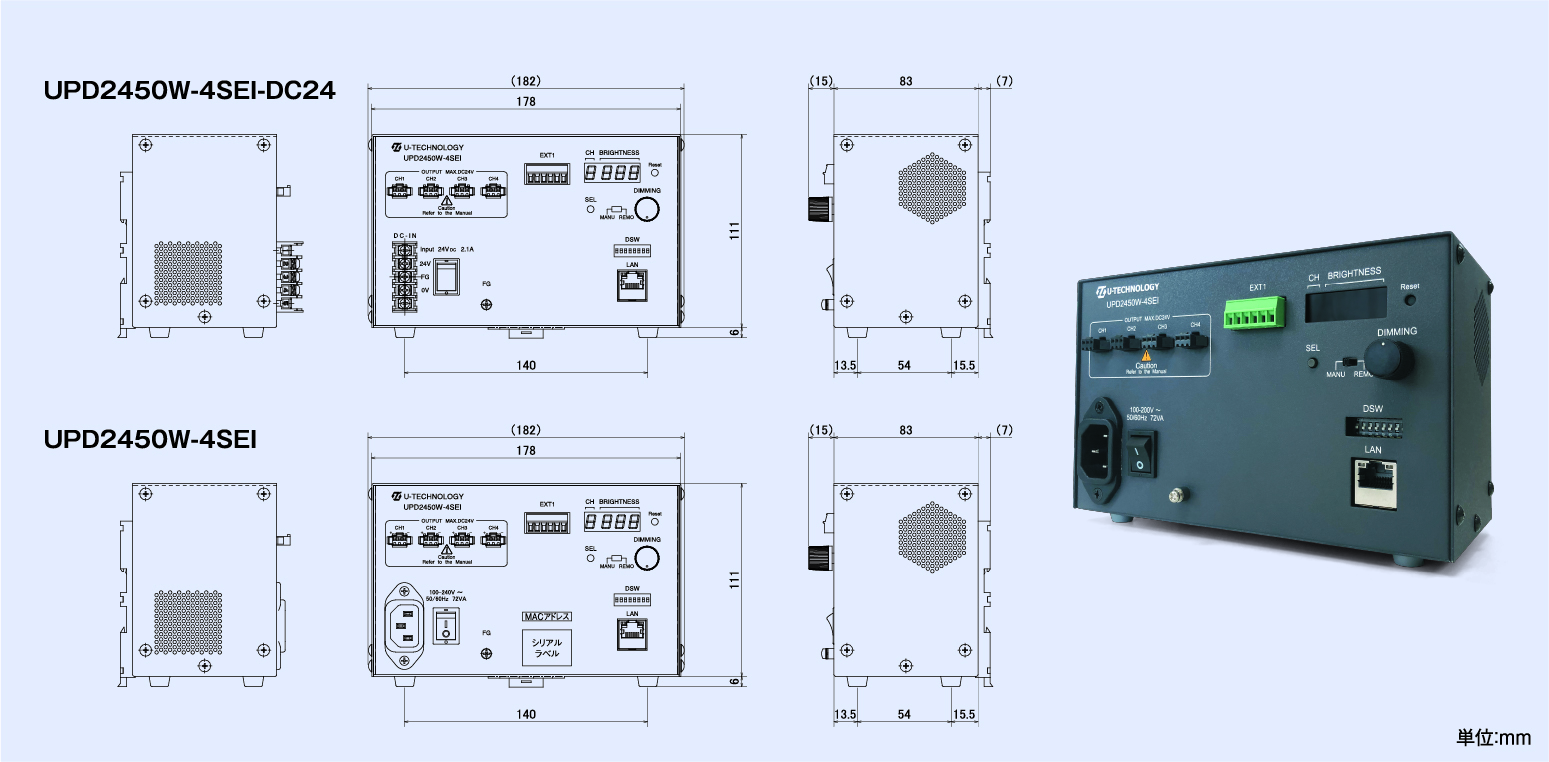

※11 外形寸法図を参照してください。
※12 性能向上、機能追加などにより予告なく仕様を変更する場合がありますので、ご了承ください。
。
