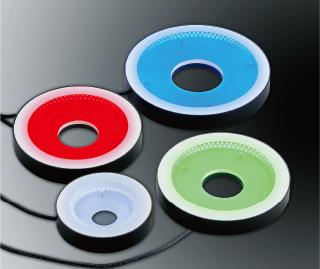

無影リング照明

UNSシリーズ

・反射率の高いワークの検査に向いている照明です。
・LED素子の映り込みを抑える事が出来る照明です。
・全面の拡散により多方向から照射効果が得られます。

ダウンロード

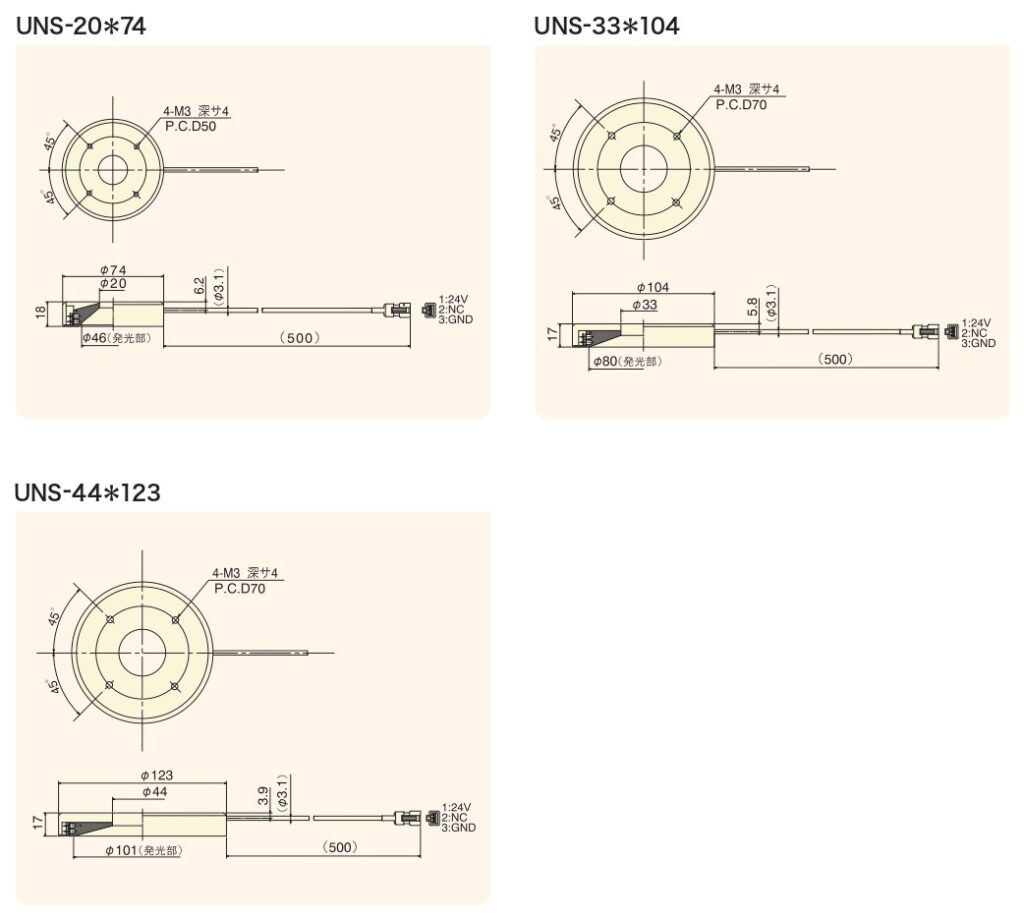

製品仕様:UNSシリーズ

型式名 発光色 リング内径(mm) リング外形(mm) 消費電力 PDF DXF STP
UNS-20R74 φ20 φ74 24V/3.8W PDF DXF STP
UNS-20W74 白○ φ20 φ74 24V/6.5W
UNS-20B74-2 φ20 φ74 24V/6.5W
UNS-33R104 φ33 φ104 24V/4.8W PDF DXF STP
UNS-33W104 白○ φ33 φ104 24V/8.2W
UNS-33B104-2 φ33 φ104 24V/8.2W
UNS-44R123 φ44 φ123 24V/6.7W PDF DXF STP
UNS-44W123 白○ φ44 φ123 24V/11.4W
UNS-44B123-2 φ44 φ123 24V/11.4W

緑色は受注生産にて対応をさせて頂きます。
赤色は、より明るい4元素LEDでの制作も可能です。この場合、型式末尾に「2」が付きます。

照射イメージ図

照射イメージ図
