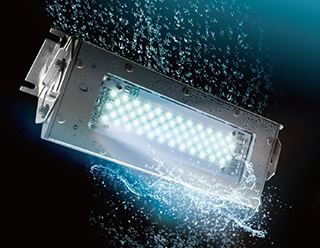

UBWP-116W36

・IP67規格対応 特許取得済みの新防水構造を採用しているため、基板への水の浸水を防ぎます。
・90°角度調整金具標準装備。
・カバーガラスは、傷つきにくい強化ガラス相当。
・腐食しにくい筐体(SUS304)を採用。
・RoHS対応。
・信頼性の高い日亜化学工業製LEDを採用。
・ケーブルは、ロボットケーブル。 長さ3m。

ダウンロード

画像処理用 IP67 対応防水照明

耐久性と使いやすさに優れた“新防水構造”LED照明

・食品/飲料/魚介、精肉/製薬などの製造ライン上での検査用照明(清掃頻度高)。
・悪環境ロボットビジョン。
・ダイシング関連装置などの水を使う装置など。

製品仕様:UBWP-116W36

型式名 UBWP-116W36
入力電圧 DC24V
点灯条件 連続点灯・PWM調光(周波数最大750kHZ)
消費電力 Typ.8.0W(Max 10.4W)
消費電流 Typ.335mA(Max 435mA)
中心照度〔参考値〕 1890〔lx〕(測定条件:WD=300mm)
光指向特性〔参考値〕 129°(2θ 1/2)
角度調整 90°(0±45°)付属取り付け金具で調整
環境規格 RoHS対応
防水保護等級 IP67(JIS C 0920: 2003規格に準拠)
注意:切削油、有機溶剤、腐食性ガス環境下ではご利用になれません
使用環境 温度:-5~40℃ 湿度:20~80%(但し、結露なきこと)
保存環境 温度:-20~60℃ 湿度:10~80%(但し、結露なきこと)
質量 約460g(ケーブル含まず)
推奨電源 コンパクトコントローラー: UPDS2415W-1
LED電源: UPD24シリーズ

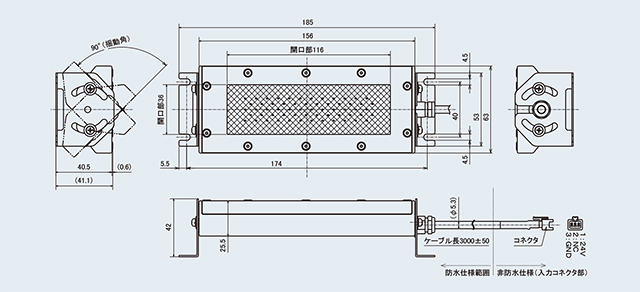

外観図

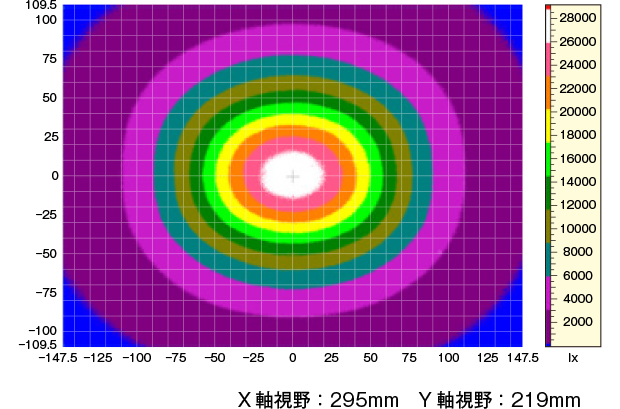

配光特性(WD=50mm 時)

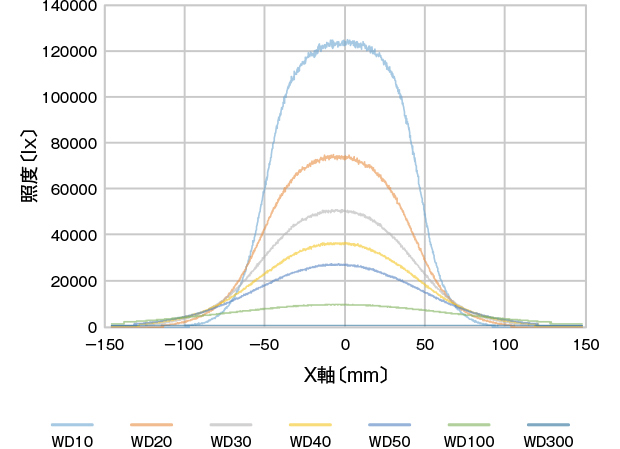

X軸照度グラフ

外観図

配光特性(WD=50mm 時)

X軸照度グラフ

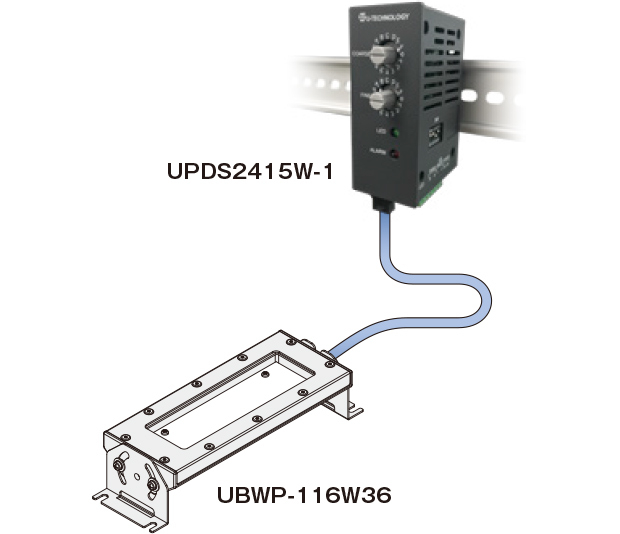

接続例
