メタハラ光源相当ハイパワーLED光源シリーズ

超高輝度 LED光源イーサネット接続モデル

UFLS-751-08W-UT-EI

・LED光源751シリーズからイーサネット接続モデルが登場
※他仕様は751シリーズと同様です。

ネットワーク取扱説明書ダウンロード

ダウンロード

PDF
DXF
取扱説明書
カタログ

形式・仕様
ネットワーク仕様

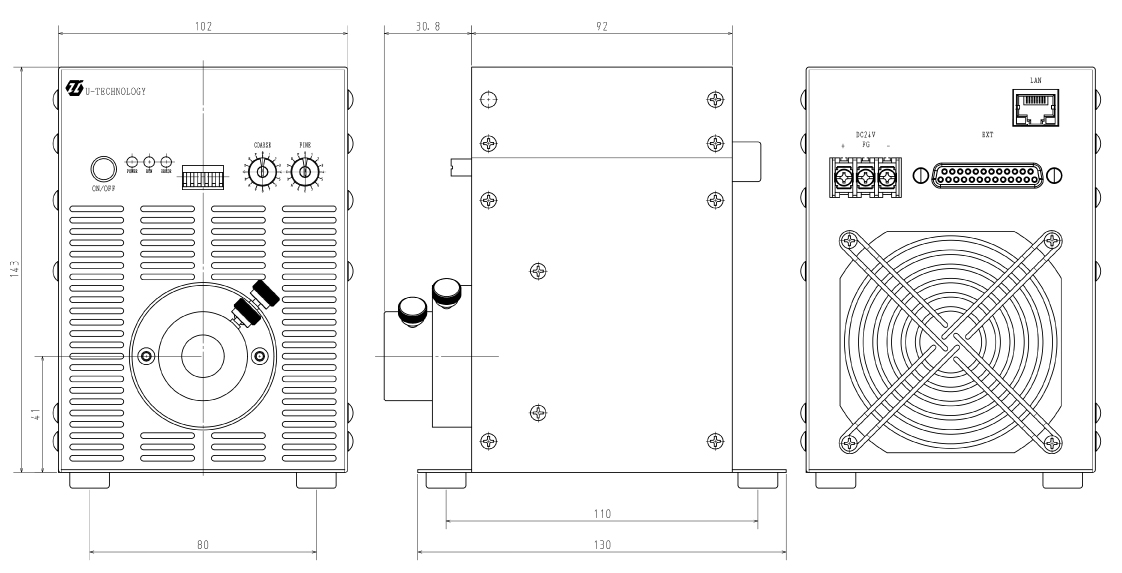

外観図
オプション
光源活用事例

型式名	UFLS-751-08W-UT-EI
LED発光色	白色
出力光束	3500lm
相関色温度	6000～8500K
LED寿命	30000h※
発光方式	定電流発光
調光方式	電流可変制御
調光	手動：調光つまみによるデジタル設定 00：消灯、10〜ff 240段階
調光	外部シリアル：RS232C通信により設定 00：消灯、10〜ff 240段階外部デジタル：8ビットパラレル信号により設定 00：消灯、10〜ff 240段階外部アナログ：0〜5V（有効範囲：0.32〜5V）内部10ビット制御により　約960段階 0.15V以下：消灯イーサネット： 00：消灯、10[20]～FF　240[224]段階または 40[80]～3FF　960[890]段階
エラー検出	ファン停止、LED過熱、LED破損を検出し、アラームランプを点灯、LEDを消灯する
入力保護	ヒューズによる
入力電圧	定格：DC24V 範囲：DC21.6-26.4V
消費電力	108W
使用環境	温度：0～40℃ 湿度：20～85％RH（結露なきこと）
保存環境	温度：-20～60℃ 湿度：20～85％RH（結露なきこと）
冷却方法	強制空冷（吸気口：正面、排気口：背面）
外形寸法	102×143×92mm（突起部含まず）
重量	約1.3kg

※使用環境により異なります。保証値ではありません。注）合わせて使用するライトガイドは耐熱仕様をお使いください。
※RoHS、CEマーキング対応。

IP設定初期値（※3）
搭載デバイスサーバ	Lantronix社 Xport-05R (または同等品)
サポートプロトコル	TCP/IP、ICMP、(DHCP、AutoIP)
イーサネットインタフェース (※1)	RJ45 (10BASE-T、100BASE-TX)
接続モード (※2)	TCPサーバ
同時接続セッション数	1
	IPアドレス	192.168.1.12
	ｻﾌﾞﾈｯﾄﾏｽｸ	255.255.255.0
	ﾃﾞﾌｫﾙﾄｹﾞｰﾄｳｪｲ	192.168.1.1
	ポート番号	10001
	DHCP	無効 (有効にしないこと)
	Auto IP	無効 (有効にしないこと)
	ｲｰｻﾈｯﾄ設定	オートネゴシエーション
内部通信(固定)（※4）
	通信方式	シリアル通信(UART)
	通信速度	38400 b/s
	データ長	8 bit
	パリティ	なし
	ｽﾄｯﾌﾟﾋﾞｯﾄ	1 bit
	フロー制御	なし
制御コマンド（※5）
	コマンド形式	バイナリデータ(ヘッダ、デリミタなし)
	エコーバック	通信確認用
	調光	8bit分解能または 10bit分解能で調光可能
	調光確認	現在の調光設定を確認
	アラーム確認	アラーム状態を確認
	アラーム解除	アラーム発生時に再起動
	光源ON/OFF	なし (調光コマンドで”0”に設定すれば消灯可能)
調光ステップ	8bit分解能：約240ステップ　/　10bit分解能：約1000ステップ

※1　接続に使用するLANケーブルは長さ30m未満としてください。
※2　PC等の制御側はTCPクライアントとしてください。
※3　システムに合わせて適切な値に変更してご使用ください。
※4　内部通信の設定は変更しないでください。
※5　制御コマンドの詳細は付属の取扱説明書を参照してください。
※6　ネットワーク接続以外の仕様につきましてはUFLS-751の標準取扱説明書を参照ください。
※7　予告なく仕様を変更する場合がありますので、ご了承ください。

オプション品

シリーズ名	型式名	備考
ACアダプタ	UFLS-24V120W	丸型端子
ACアダプタ	UFLS-24V120W-CNT	コネクタ挿抜タイプ
外部制御ケーブル	UFLS-EXC-25	ケーブル側オス
集光光学系	FL-75-10	Φ10〜
集光光学系	FL-75-12	Φ12〜
口金	AD-75-HY
	AD-75-SU
	AD-75-NP
