UPD2496W-8EIP
・8CH、96Wの大容量電源・プログラミング機能搭載
・1000階調による高分解能を実現
サンプルソフトは下記からダウンロードしてください。
UPD_Programmer_v1.0
取扱説明書
製品情報
新製品
8CH大容量イーサネットLED電源
・プログラミング機能搭載
・1000階調による高分解能を実現
サンプルソフトは下記からダウンロードしてください。
UPD_Programmer_v1.0
取扱説明書
プログラミングモード搭載
- ・設定されたパターンで出力制御
- ・最大16シーケンス×8パターンの登録が可能
- ・動作確認用サンプルソフトをご用意
イーサネット接続
- ・TCP/IPプロトコルでネットワークに接続可能
- ・1台のPCから複数台の電源をコントロール
実用例

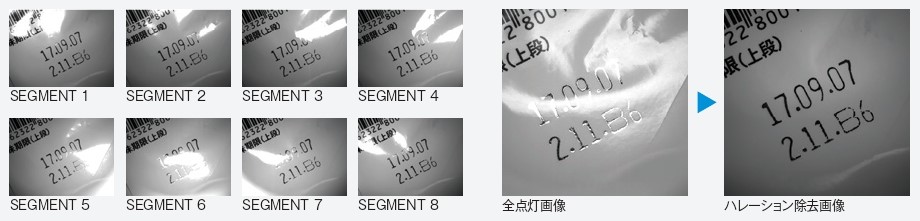

今までは複数台の電源が必要だったマルチエフェクトラ
イトシリーズもUPD2496W-8EIPであれば1台で使用
可能です。
プログラミングモードとの相性も抜群です。
仕様
| 型式 | UPD2496W-8EIP | ||
|---|---|---|---|
| 照明ch数 | 8ch | ||
| 照明出力※1 | 24VDC 96W(Max.) | ||
| CH1～CH8 | 72W (max.) 出力コネクタ ： SMP-03V-BC(JST) | ||
| CH1(H) | 96W (max.) 出力コネクタ ： ELR-02V(JST) | ||
| 発光方式 | 定電圧PWM 方式 / ストロボ発光 ※2 | ||
| PWM 方式 | 出力電圧 | 24VDC typ. (固定) | |
| PWM 周波数 | 約160kHz | ||
| 調光ステップ | 1000 ステップ | ||
| ストロボ方式 | 出力電圧 | 24VDC (固定) ※3 | |
| 発光開始 | 照明ON/OFF をトリガ信号として発光 | ||
| 発光遅延 | 5usec typ. | ||
| 発光時間 | 10usec～999usec (1usec ステップ) | ||
| 10usec～9990usec (10usec ステップ) | |||
| 100usec～99.9ms (100usec ステップ) ※2 | |||
| 発光規制 | なし (発光中はトリガ信号を受け付けません) | ||
| トリガ信号パルス | パルス幅 ：20usec 以上、発光周期以下 | ||
| トリガ信号極性 | 極性反転可能 (全ch 一括) ※2 | ||
| 設置方法 | 装置内組込み (M3 ねじによる固定またはDIN レール取付可能) | ||
| 入力電源 | 100～240VAC ±10% | ||
| 消費電流 | 140VA typ. | ||
| 突入電流(100V/200V) | 15A/30A typ. (コールドスタート時) | ||
| 電源入力 | 接地付きAC インレット IEC C14 タイプ | ||
| 入力過電流保護 | ヒューズ (3.15A) ※4 | ||
| 電源入力 | 接地付きAC インレット IEC C14 タイプ | 使用環境 | 屋内設置専用 |
| 温度 | 0～40℃ | ||
| 湿度 | 30～85%RH (結露しないこと) | ||
| 高度 | 2000m (Max) | ||
| 汚染度 | レベル2 | ||
| 保護設置 | クラス Ⅰ | ||
| 設置カテゴリー | Ⅱ | ||
| 保存温湿度 | -15～65℃ / 20～85%RH(結露しないこと) | ||
| 冷却方式 | 強制空冷 (側面吸気/側面排気) | ||
| 環境規制 | RoHS | ||
| CE マーキング | EMC 指令(EN61000-6-2、EN61000-6-4)、安全規格(EN61010-1) | 調光方式 | マニュアルモード | 7 セグメントLED およびダイヤル、プッシュボタンによる |
| リモートモード | イーサネット (10BASE-T/100BASE-TX) | ||
| プログラミングモード | 16 シーケンス、8 パターン | 外部制御コネクタ | イーサネット | RJ45 ※5 |
| ON/OFF、アラーム出力 | D-sub 15P コネクタ(オス) ※6 | ||
| 照明ON/OFF | 外部信号による (極性反転可能) | アラーム | 検出項目 | 出力過電流、FAN 異常 |
| 表示/出力 | 前面パネルにアラーム表示、全照明OFF | ||
| 外部制御コネクタよりアラーム信号出力 | |||
| コマンドによるアラームチェック ※7 | 解除方法 | 電源OFF | |
| 解除コマンド ※8 | イーサネット通信設定 | IP アドレス | 固定IP (初期値 アドレス：192.168.1.10/24 ポート：50001) |
| 通信方式 | TCP/IP | ||
| 設定 | TCP サーバ ※9 | ||
| クライアント接続数 | 1 | ||
| 設定リセット | リセット操作により初期値に戻る | ||
| 外形寸法 | W208mm x H120mm x D95mm (ゴム足、突起部除く) ※10 | ||
| 質量 | 約1.5kg | ||
※1 接続照明は合計電力で96Wを超えないこと。また、CH1~CH8 通常出力ポートでは単独で72Wを超えないこと。
※2 マニュアルモード時、切換はディップスイッチ(DSW)によります。リモートモード時はコマンドによる設定となります。
※3 オーバードライブ発光はできません。
※4 内蔵のスイッチング電源に装備されています。
※5 イーサネット用のコネクタは添付されません。
※6 D-sub コネクタは添付されません。
※7 自動発報機能はありません。
※8 コマンドによるアラームの解除はイーサネットにて制御している場合のみ有効です。
※9 PC 等、制御側はTCP クライアントとしてください。

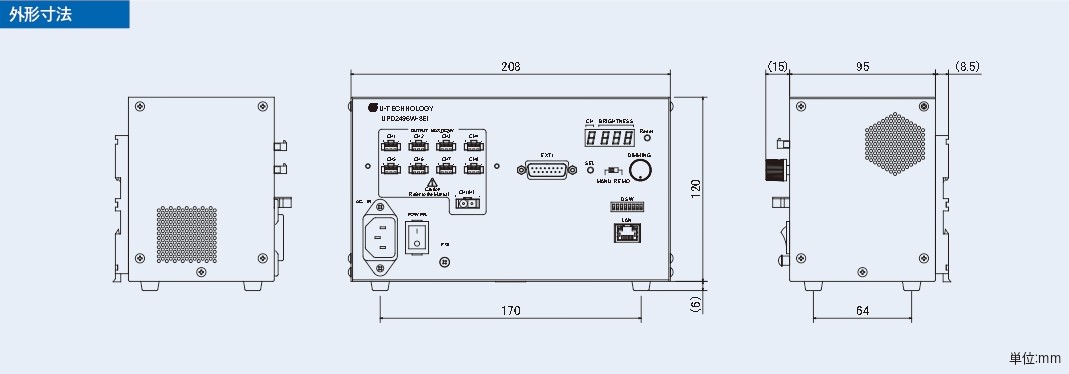

※10 外形寸法図を参照してください。
※11 性能向上、機能追加などにより予告なく仕様を変更する場合がありますので、ご了承ください。
