LED照明

ライン照明

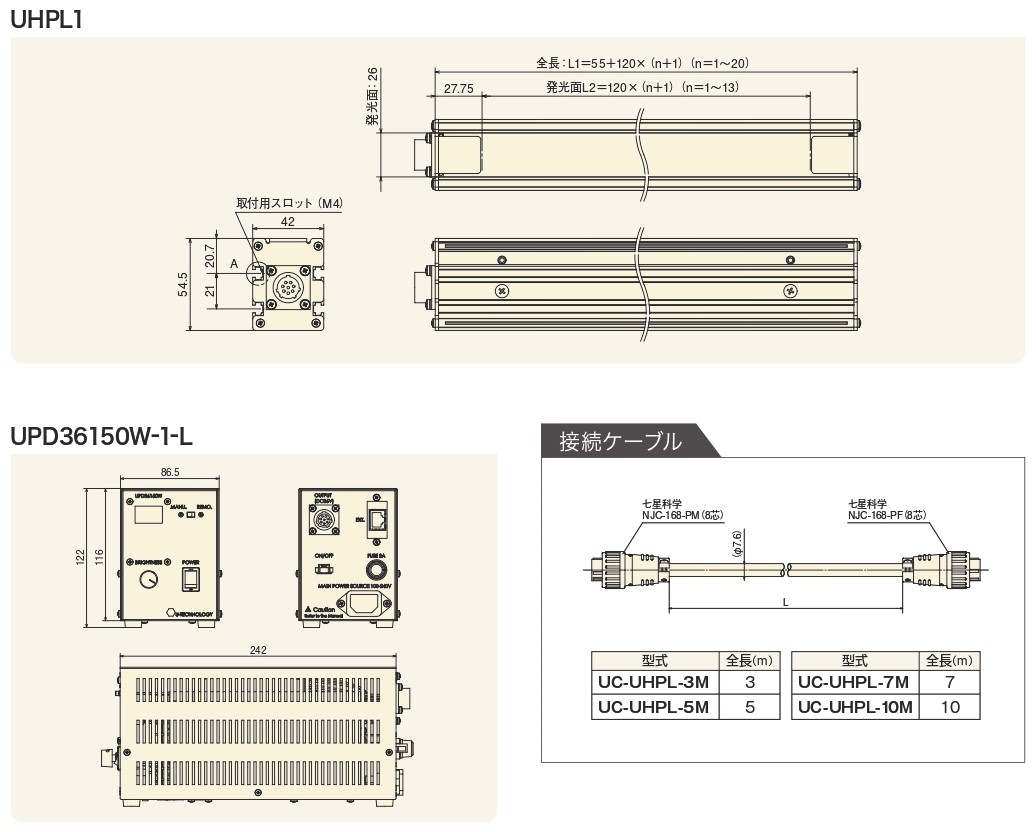

UHPL1シリーズ

基本性能はそのままに大幅なコストダウンを実現したベーシックモデル。集光タイプはフレネルレンズの採用で小型・軽量化を実現。共通筐体で3種類の光学特性をラインアップ。

ダウンロード

用途に合わせた3種の配光で、印刷検査・紙・フィルム・樹脂・金属素材など様々な画像検査に柔軟に対応します。

型式 発光部(nm) 全長(nm) 消費電力(W) 重量(Kg)
 集光タイプ 標準・透過拡散
UHPL1-240-□ 240 295 18.0 0.8 0.8
UHPL1-360-□ 360 415 27.0 1.2 1.2
UHPL1-480-□ 480 535 36.0 1.5 1.5
UHPL1-600-□ 600 655 45.0 1.8 1.8
UHPL1-720-□ 720 775 54.0 2.1 2.1
UHPL1-840-□ 840 895 63.0 2.4 2.4
UHPL1-960-□ 960 1015 72.0 2.7 2.7
UHPL1-1080-□ 1080 1135 81.0 3.1 3.1
UHPL1-1200-□ 1200 1255 90.0 3.4 3.4
UHPL1-1320-□ 1320 1375 99.0 3.7 3.7
UHPL1-1440-□ 1440 1495 108.0 4.0 4.0
UHPL1-1560-□ 1560 1615 117.0 4.3 4.3
UHPL1-1680-□ 1680 1735 126.0 4.7 4.7

□には L:集光、N:標準、D:拡散 が入ります。

型式 UPD36150W-1-L
出力 1CH出力 36V 最大130W
入力 AC100-240V 50/60Hz 最大142VA
突入電流 AC100/200V 5A 50mSec
駆動方式 定電流方式
適合照明 DC36V入力照明(ラインLED照明、UHPL1シリーズ)
調光設定 手動:正面ボリュームによる8bit調光(256ステップ)

外部:イーサネット TCP/IPによるコマンド入力

出力ON/OFF機能 外部ON/OFF信号または、TCP/IP通信によるコマンド入力

コネクタ XMR-02V(JST)

エラー検出 LEDオープンを検出した場合にコマンドで確認可能
インターフェース 10/100Mbpsイーサネットコネクタ、オートMDI/MDI-X対応
冷却方式 自然空冷
設置方法 ゴム足を下にした水平設置
仕様環境 温度:-10℃~45℃、湿度10%~80%(結露なきこと)
外形寸法 86.5mm×116mm×242mm(突起部除く)
質量 約2Kg
設置条件 天面50mm以上、側面15mm以上壁から離して設置
