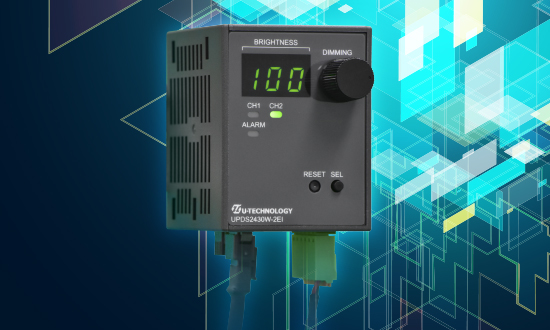

UPDS2430W-2EI
・24V仕様、イーサネット調光タイプ・1000階調による高分解能を実現
・スプリング式端子台を採用
・視認性のよりデジタル表示
製品情報
新製品
イーサネットコンパクトコントローラー
1000階調による高分解能を実現
- ・調光を1000階調にすることで微細な光量調整が可能
- ・イーサネットで2CH同時調光も可能

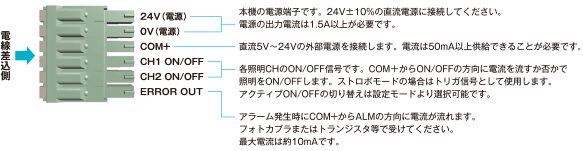

外部制御コネクタにスプリング式端子台を採用
- ・専用ケーブルが不要。部品点数削減
- ・操作が簡易的で時間を短縮

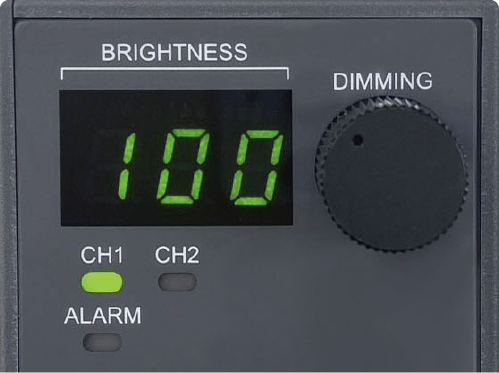

視認性の良いデジタル表示
- ・デジタル表示で視認性向上
- ・使いやすい大きい調光ダイヤル

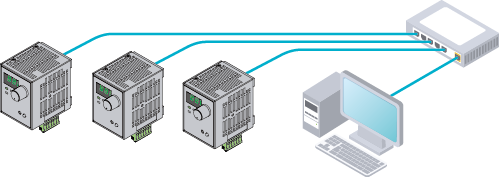

イーサネット接続可能
- ・TCP/IPプロトコルでネットワークの接続可能
- ・1台のPCから複数台の電源をコントロール

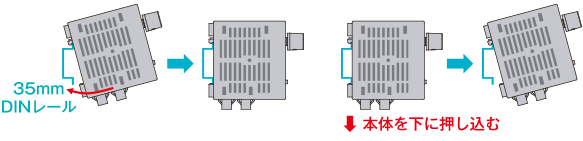

DINレールへの取付可能
DINレールに取り付ける場合
- ①DINレール取付具の上側にレールを引っ掛けます。
- ②本体をやや下方に押し付けながら、本体上部をパチンと音がするまで後方に押し込みます。
DINレールからの取り外す場合
- ①本体を下方に押し込みながら本体下側を手前に引きます。
仕様
| 型式 | UPDS2430W-2EI | ||
|---|---|---|---|
| 入力電源 | DC24V±10% | ||
| 消費電流 | 1.4A 以下 | ||
| 保護機能 | 過電流検出方式 ポリスイッチ | ||
| 発光方式 | 定電圧PWM 方式／ストロボ発光※1 | ||
| 照明ch数 | 2ch | ||
| 照明出力 | 30W（Max.）（2ch 合計） | ||
| 照明ON/OFF | 外部信号による（極性反転可能（全ch 一括）） | ||
| PWM方式 | 出力電圧 | 24VDC typ.（固定） | |
| PWM周波数 | 約160kHz | ||
| 調光ステップ | 1000ステップ | ||
| ストロボ方式 | 出力電圧 | 24VDC（固定）（オーバードライブ発光はできません） | |
| 発光遅延 | 5usec typ. | ||
| 発光時間 | 10us ～ 999us（1usステップ） | ||
| 10us ～ 9990us（10usステップ） | |||
| 100us ～ 99.9ms（100usステップ）※1 | |||
| 発光規制 | トリガの間隔は発光時間の4倍以上（最大発光デューティ25％） | ||
| トリガ信号パルス | バルス幅：20usec以上、発光周期以下 | ||
| 外部制御コネクタ | イーサネット | RJ45 | |
| ON/OFF、アラーム出力 | ヨーロッパ式コネクタ端子台 | ||
| アラーム | 検出項目 | 過電流検出、内部異常 | |
| 表示／出力 | 前面パネルにアラーム表示、全照明OFF | ||
| 外部制御コネクタによりアラーム信号出力 | |||
| コマンドによるアラームチェック | |||
| 解除方法 | 電源OFF、リセットスイッチ、解除コマンド※2 | ||
| イーサネット通信設定 | IPアドレス | 固定IP（初期値 アドレス ： 192.168.1.10/24 ポート ： 50001） | |
| 通信方式 | TCP/IP | ||
| 設定 | TCP サーバ※3 | ||
| クライアント接続数 | 1 | ||
| 設定リセット | リセット操作により初期値に戻る | ||
| 使用環境 | 温度 | 0 ～ ＋40℃ | |
| 湿度 | 20 ～ 85%RH（結露なきこと） | ||
| 高度 | 2000m（Max） | ||
| 汚染度 | レベル2 | ||
| 保護設置クラス Ⅰ 設置カテゴリ Ⅱ 屋内設置専用 | |||
| 保存温湿度 | 温度 ： −15 ～ ＋85℃ 湿度 ： 20 ～ 85%RH（結露なきこと） | ||
| 環境規制 | RoHS | ||
| CEマーキング | EMC EN61000-6-2、EN61000-6-4 | ||
| 設置方式 | 35mmDIN レール取付 | ||

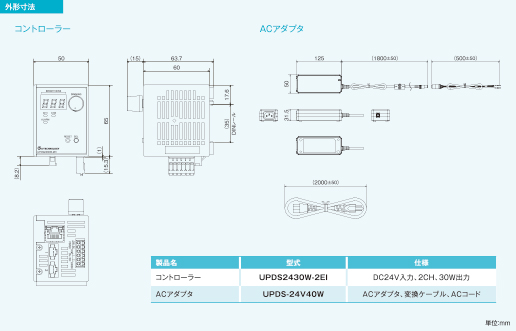

| 外形寸法 | W50×H65×D60mm | ||
| 質量 | 約90g | ||
※1 設定モードにて設定が必要です
※2 コマンドによるアラームの解除はイーサネットにて制御している場合のみ有効です。
※3 PC 等、制御側はTCP クライアントとしてください。
※4 性能向上、機能追加などにより予告なく仕様を変更する場合がありますので、ご了承ください。
