LED照明

ドーム照明

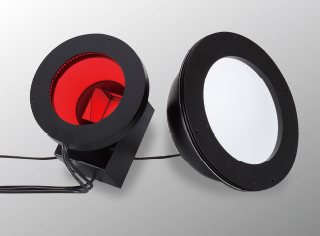

UDMシリーズ

・ハイパワーチップLED採用により、ロングWDにも対応可能です。
・均一な拡散光により、ムラの無い照射が出来ます。
・擬似同軸照明を接続出来るタイプもラインナップしました。

ダウンロード

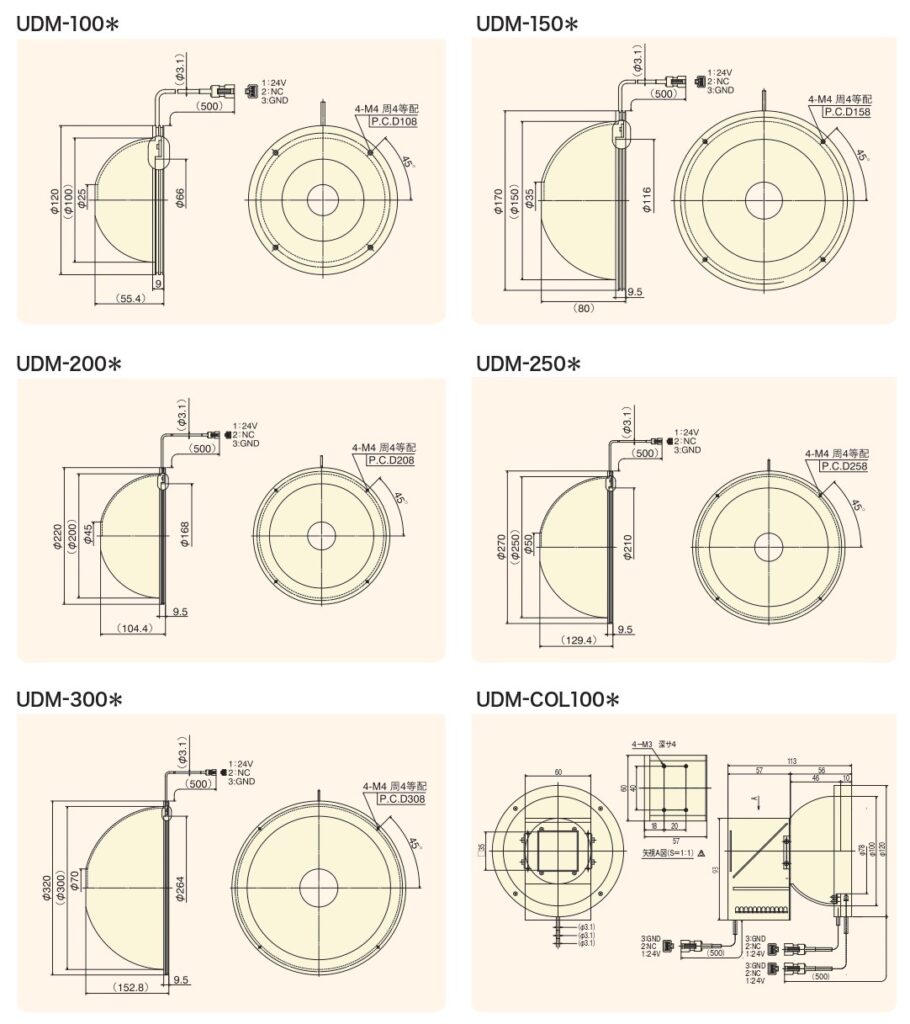

製品仕様:UDMシリーズ

製品仕様:UDMシリーズ
型式名 発光色 ドーム径(mm) 消費電力 PDF DXF
UDM-100R※ φ100 24V/9.0W PDF DXF
UDM-100W※ 白○ φ100 24V/14.0W
UDM-100B※ φ100 24V/9.0W
UDM-150R※ φ150 24V/9.7W PDF DXF
UDM-150W※ 白○ φ150 24V/23.8W
UDM-150B※ φ150 24V/9.7W
UDM-200R※ φ200 24V/13.8W PDF DXF
UDM-200W※ 白○ φ200 24V/34.0W
UDM-200B※ φ200 24V/13.8W
UDM-250R※ φ250 24V/16.6W PDF DXF
UDM-250W※ 白○ φ250 24V/41.0W
UDM-250B※ φ250 24V/16.6W
UDM-300R※ φ300 24V/16.6W PDF DXF
UDM-300W※ 白○ φ300 24V/41.0W
UDM-300B※ φ300 24V/16.6W

※印は受注生産品です。緑色は受注生産にて対応をさせて頂きます。

製品仕様:UDM-COLシリーズ
型式名 発光色 ドーム径(mm) 消費電力 PDF DXF
疑似同軸 ドーム 水平
UDM-COL100R※ φ100 4.3W 4.8W 2.9W PDF DXF
UDM-COL100W※ 白○ φ100 7.3W 8.2W 4.9W
UDM-COL100B※ φ100 7.3W 8.2W 4.9W

砲弾仕様です。
※印は受注生産品です。緑色は受注生産にて対応をさせて頂きます。

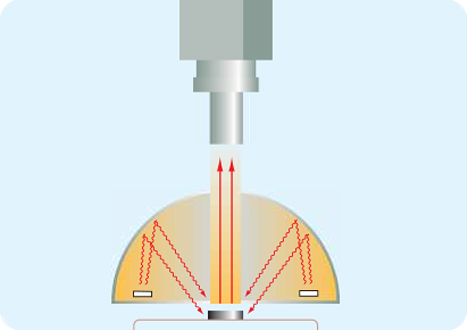

照射イメージ図

照射イメージ図
