直下式透過照明

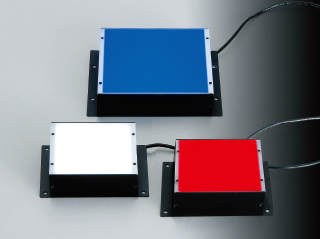

UDBシリーズ

・透過検査に向いている照明です。
・LED素子を直下に配置することにより、高輝度な面発光が得られます。

ダウンロード

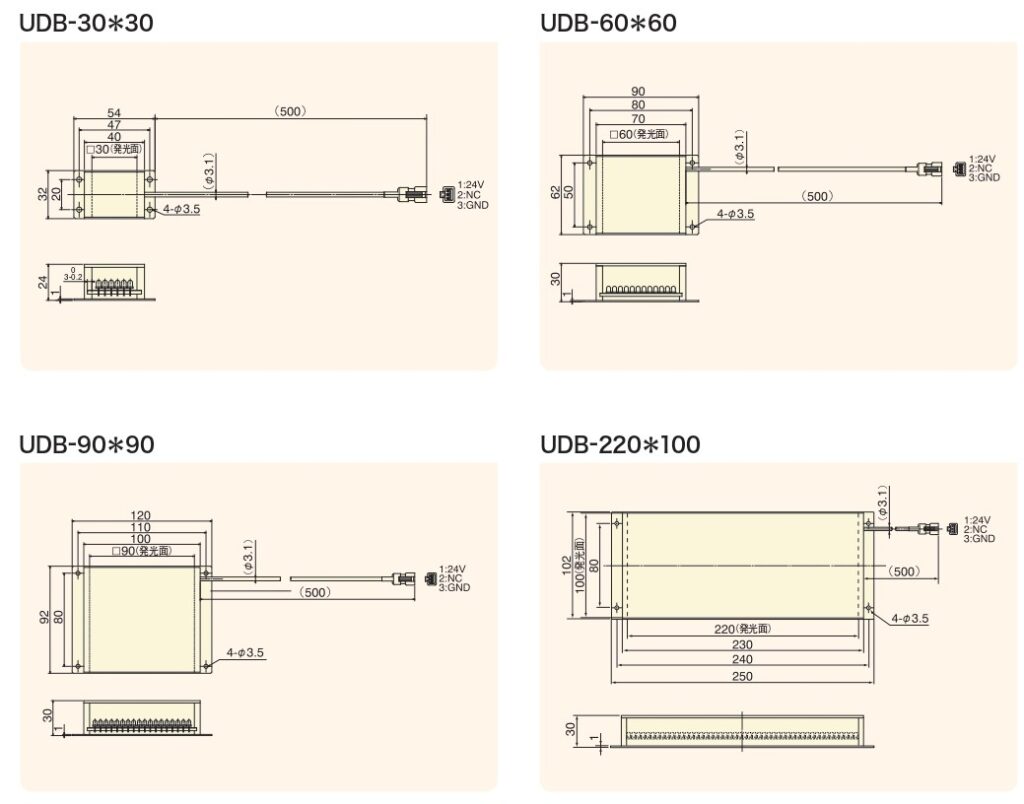

製品仕様:UDBシリーズ

型式名 発光色 発光面寸法(mm) 消費電力 PDF DXF STP
UDB-30R30 30X30 24V/1.4W PDF DXF STP
UDB-30W30 白□ 30X30 24V/2.4W
UDB-30B30-2 30X30 24V/2.4W
UDB-60R60 60X60 24V/5.8W PDF DXF STP
UDB-60W60 白□ 60X60 24V/9.8W
UDB-60B60-2 60X60 24V/9.8W
UDB-90R90 90X90 24V/13.0W PDF DXF STP
UDB-90W90 白□ 90X90 24V/22.0W
UDB-90B90-2 90X90 24V/22.0W
UDB-220R100※ 220×100 24V/24.0W PDF DXF STP
UDB-220W100※ 白□ 220×100 24V/40.8W
UDB-220B100※ 220×100 24V/40.8W

※印は受注生産品です。緑色は受注生産にて対応をさせて頂きます。
赤色は、より明るい4元素LEDでの制作も可能です。この場合、型式末尾に「2」が付きます。

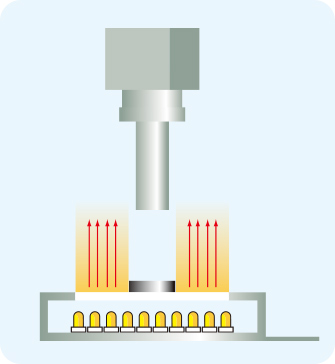

照射イメージ図

照射イメージ図
