点光源
超高輝度LED点光源装置
遂に実現、従来ランプ点光源から新たな時代へ。世界初の長寿命・業界最小のLED点光源。
独自の輝度増幅光学系を開発し、
当社高輝度LED 光源（UFLS-75-08W）の2.5 倍の超高輝度を実現。
LEDでキセノン光源に迫る200Mcd/m²の超高輝度。
・独自開発の輝度増幅光学系を使用〈特許申請中〉

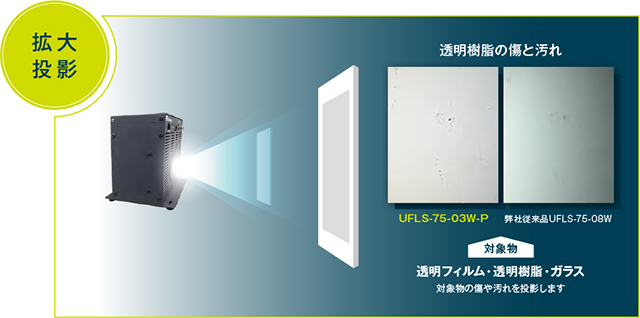

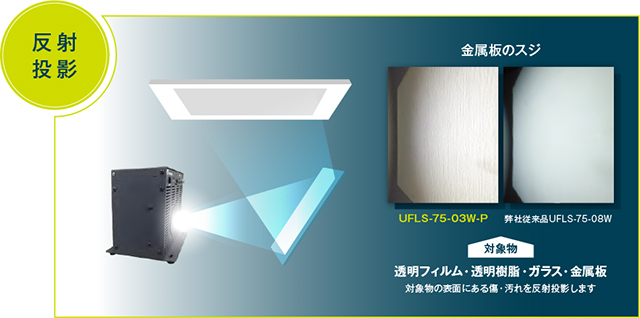

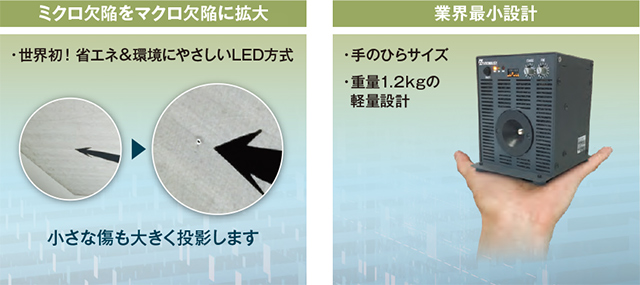

・透明フィルムやガラスの欠陥を拡大しシャープに投影
・LED方式で省エネとエコを実現
・レンズレスでピント調節不要
・カメラ三脚マウントによる固定も可能 ※裏面に図面あり
・発光径を3種類ご用意（Φ1、Φ2、Φ3）
| LED点光源（φ1） | UFLS-75-01W-P |
|---|---|
| LED点光源（φ2） | UFLS-75-02W-P |
| LED点光源（φ3） | UFLS-75-03W-P |

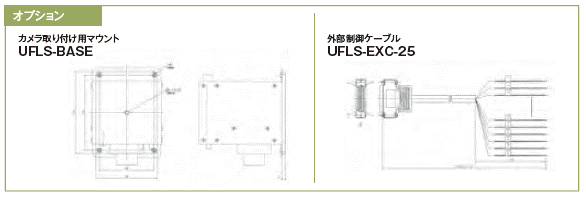

| カメラ取付マウント | UFLS-BASE |
| 外部制御ケーブル | UFLS-EXC-25P |
| ACアダプタ | UFLS-24V120W |
| 型式名 | UFLS-75-01W-P, UFLS-75-02W-P, UFLS-75-03W-P |
|---|---|
| LED発光色 | 白色 |
| 発光径 | φ1mm、φ2mm、φ3mm（型式順） |
| 発光角度 | 50度（半値全幅） |
| 中心照度 | 中心照度 @1m 200lx、800lx、1500lx（型式順） |
| 相間色温度 | 4500～6500K |
| LED 寿命 | 30000h※ |
| 発光方式 | 定電流発光 |
| 調光方式 | 電流可変制御 |
| 調光 | 手動：調光つまみによるデジタル設定 00： 消灯、10～FF 240段階 外部シリアル：RS232C 通信により設定 00： 消灯、10～FF 240段階 外部デジタル：8ビットパラレル信号により設定 00： 消灯、10～FF 240段階 外部アナログ：0～5V（有効範囲： 0．32～5V） 内部10ビット制御により約960段階 0.15V 以下：消灯 |
| ON/OFF制御 | フォトカプラ絶縁、CRD内蔵 応答：高速ON/OFF 1msec 以下（繰返し信号の場合は最大20kHzまで応答）、低速ON/OFF 500msec 以下 |
| エラー検出 | ファン停止、LED過熱、LED 破損、入力/LED過電流を検出し、アラームランプを点灯、LEDを消灯する |
| 入力保護 | ヒューズによる |
| 入力電圧 | 定格： DC24V 範囲： DC21.6-26.4V |
| 消費電力 | 108W |
| 使用環境 | 温度：0 ～ 40℃ 湿度：20 ～ 85％RH（但し、結露なきこと） |
| 保存環境 | 温度：－20 ～ 60℃ 湿度：20 ～ 85％RH（但し、結露なきこと） |
| 冷却方式 | 強制空冷（吸気口： 正面、排気口： 背面） |

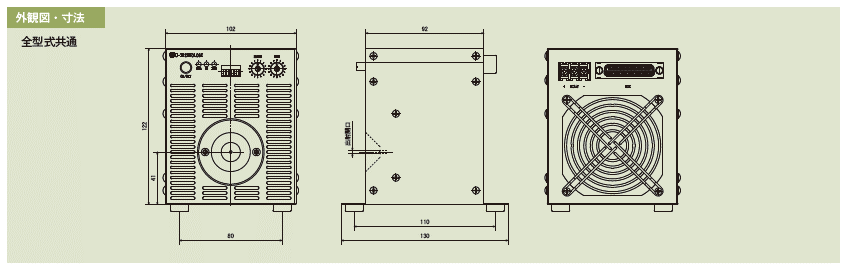

| 外形寸法 | 102×122×92mm（突起部含まず） |
| 筐体材質 | SECC、アクリル塗装 |
| 重量 | 約1.2kg |
※使用環境により異なります。保証値ではありません。
