UFLS-12-08RGBW2-UT-DC24/UFLS-12-12RGBW2-UT-DC24
・RGB3色と白色LEDを個別に調光。・定電流点灯によりフリッカーレス。
・4種の調光方式。
（マニュアル・シリアル通信（RS-232C）・デジタル8bit・アナログ）
製品情報
ハロゲン光源相当LED光源シリーズ
高輝度RGBミキシング光源

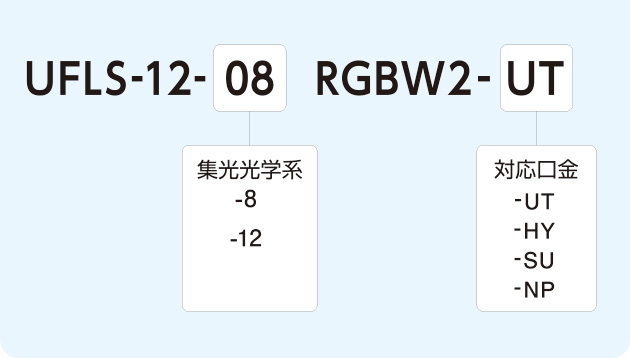

型式説明
| 型名 | UFLS-12-08RGBW2-UT-DC24 | UFLS-12-12RGBW2-UT-DC24 | |
|---|---|---|---|
| 使用バンドル径 | ～φ8 | ～φ12 | |
| 出射NA | 0.3 | 0.2 | |
| 使用環境 | 温度／湿度 | 0〜40℃／30〜85%RH（結露なきこと） | |
| 高度 | 2000m（Max.） | ||
| 汚染度 | レベル2 | ||
| 保存温湿度 | -15〜60℃／20〜85％RH（結露なきこと） | ||
| 冷却方式 | 強制空冷 | ||
| 入力電圧 | 24VDC（±5％） | ||
| 消費電力 | 35W Max. | ||
| 電源入力 | 3P ねじ端子台（M3） | ||
| 発光色 | R（赤）／G（緑）／B（青）／W（白） | ||
| ピーク波長 | R／G／B | 632nm（typ.）／520nm（typ.）／449nm（typ.） | |
| LED寿命（参考値） | 30,000時間 | ||
| 調光方式 | 定電流方式・電流可変調光 | ||
| 調光方法 | マニュアル | 前面アナログボリューム（10bit） | |
| （分解能） | リモート | RS-232C（10bit） | |
| 8bitデジタル（8bit） | |||
| アナログ調光電圧0〜5VDC（10bit） | |||
| 調光レスポンス （typ.） |
アナログ： 50msec ８bitデジタル： １msec（トリガ信号受信から） シリアル： 700usec（データ受信完了から） |
||
| 独立／一括 | マニュアル、リモートともに独立調光、一括調光を選択可能 | ||
| LED | マニュアル | 各色独立の外部ON／OFF信号（極性反転可能）または調光による | |
| ON／OFF | リモート | 各色独立の外部ON／OFF信号（極性反転可能）または調光による | |
| 機能 | ON／OFF レスポンス （typ.） |
調光10％時：点灯：1.6msec／消灯：150usec 調光100％時：点灯：300usec／消灯：200usec |
|
| アラーム | アラーム要因 | ①LED加熱 ②冷却ファン異常 | |
| 表示／出力 | 前面パネルのALARMランプ／アラーム信号およびコマンドによる確認 アラーム時はLED消灯 |
||
| 解除方法 | 電源OFF、アラーム解除信号入力（1msec以上）または解除コマンド | ||
| 外部制御コネクタ | D-sub25ピン オス（固定ねじ M2.6 × 0.45） | ||

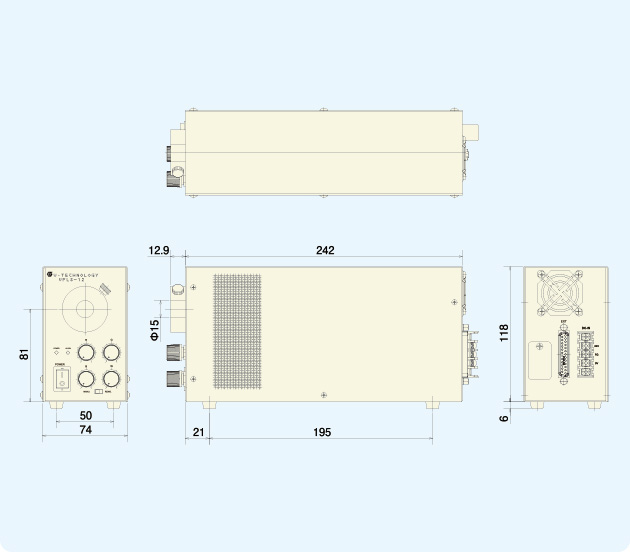

| 外形寸法 | W74mm × H118mm × D242mm（突起部は除く） | ||
| 質量 | 約2.5kg | ||
| 筐体材質 | SECC アクリル塗装 | ||

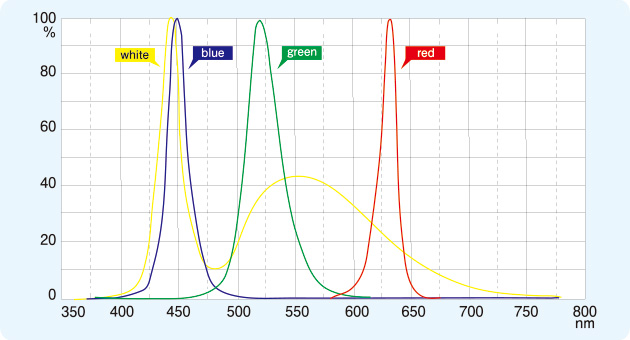

LEDの分光特性
グラフ、数値等は参考値であり、製品の性能を保証するものではありません。
外部制御コネクタ ピンアサイン
| No. | RS-232C | 8bitデジタル | アナログ | 入出力 | 意味 |
|---|---|---|---|---|---|
| 1 | COM+ | COM+ | COM+ | 入力 | COM電源（5〜24V） |
| 2 | TXD | 出力 | RS-232C 送信 | ||
| 3 | RXD | 入力 | RS-232C 受信 | ||
| 4 | |||||
| 5 | |||||
| 6 | |||||
| 7 | SG | GND | RS-232C SG | ||
| 8 | |||||
| 9 | Bit0 | R-Ain+ | 入力 | デジタルbit0／R（赤）アナログ信号+ | |
| 10 | Bit1 | R-Ain- | 入力 | デジタルbit1／R（赤）アナログ信号- | |
| 11 | Bit2 | G-Ain+ | 入力 | デジタルbit2／G（緑）アナログ信号+ | |
| 12 | Bit3 | G-Ain- | 入力 | デジタルbit3／G（緑）アナログ信号- | |
| 13 | Bit4 | B-Ain+ | 入力 | デジタルbit4／B（青）アナログ信号+ | |
| 14 | Bit5 | B-Ain- | 入力 | デジタルbit5／B（青）アナログ信号- | |
| 15 | Bit6 | W-Ain+ | 入力 | デジタルbit6／W（白）アナログ信号+ | |
| 16 | Bit7 | W-Ain- | 入力 | デジタルbit7／W（白）アナログ信号- | |
| 17 | R-ON／OFF | R-ON／OFF | R-ON／OFF | 入力 | R（赤）ON／OFF信号 |
| 18 | G-ON／OFF | G-ON／OFF | G-ON／OFF | 入力 | G（緑）ON／OFF信号 |
| 19 | B-ON／OFF | B-ON／OFF | B-ON／OFF | 入力 | B（青）ON／OFF信号 |
| 20 | W-ON／OFF | W-ON／OFF | W-ON／OFF | 入力 | W（白）ON／OFF信号 |
| 21 | CSEL0 | 入力 | 色選択0 | ||
| 22 | CSEL1 | 入力 | 色選択1 | ||
| 23 | ALM | ALM | ALM | 出力 | アラーム信号 |
| 24 | |||||
| 25 | ALF | TRG／ALF | ALF | 入力 | 調光トリガ信号／アラーム解除 |
オプション品
| シリーズ名 | 型式名 |
|---|---|

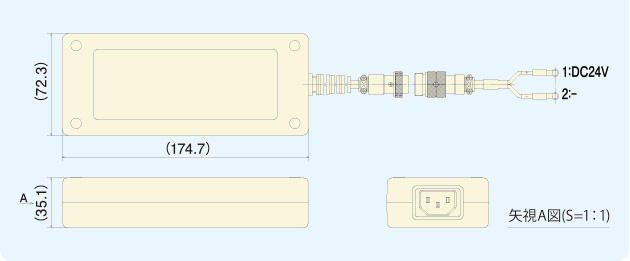

| ACアダプタ | UFLS-24V120W |

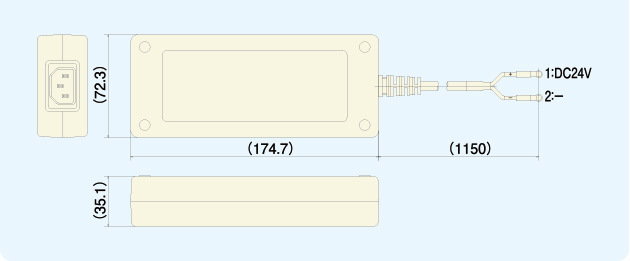

| UFLS-24V120W-CNT | |
| 外部制御ケーブル | UTC-EXC-25P |
※ケーブル側メス。
※外部制御ケーブルはUFLS-75／UFLS-501 シリーズとは異なります。ご注意お願いいたします。
UFLS-24V120W
UFLS-24V120W-CNT
UTC-EXC-25P
