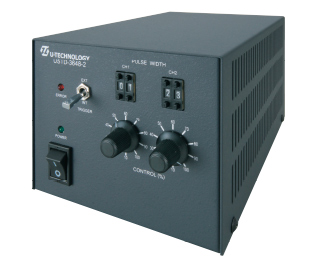

USTD-3648-2
ストロボ電源
・弊社標準LED照明をストロボ照明としてご使用いただけます。 ・発光時間を1μs～990μs間で任意に設定できます。
・通常の電源を使用した時と比較し、数倍明るく発光できます。
製品情報
画像処理用LED電源
ストロボ電源
USTD-3648-2
・弊社標準LED照明をストロボ照明としてご使用いただけます。・発光時間を1μs～990μs間で任意に設定できます。
・通常の電源を使用した時と比較し、数倍明るく発光できます。
| 形式名 | USTD-3648-2 | |
| 方式 | 定電圧ストロボ発光、発光時間制御 | |
| 出力 | 2チャンネル、30Ｗ（照明装置の合計消費電力） | |
| 出力電圧 | 36V/48V 切り替え 36V：赤色、IR、UV用 48V：白、緑、青用 | |
| 出力ピーク電流 | 約4A | |
| トリガ | トリガモード：INT/EXT 2チャンネル同時切換え INT（内部トリガ）： EXT（外部トリガ）：フォトカプラ入力、5mA定電流ダイオード内蔵、パルス幅20us以上 立上り/立下り 10us 以下 |
|
| 発光時間 | 手動： デジタルSW設定 10 ～990us、10～100% | |
| 外部パラレル： 10～100% | ||
| 外部シリアル： RS232C 1us～10ms | ||
| トリガ入力禁止機能 | 発光時間の12倍の時間はトリガ信号を受け付けない。 | |
| 発光遅延 | 5us typ. | |
| 外部制御1入力 | 4ビットパラレル/チャンネル 5V CMOS レベル 10kΩプルアップ | |
| 外部制御2入力 | RS232C ±5V | |
| トリガ出力 | トリガ入力ON時：Highパルス出力、5V CMOS信号 | |
| 過電流保護 | 出力シャットダウン ピーク電流オーバー時 要因除去後電源再投入で復帰 | |
| 入力電圧 | AC 100 – 230V(定格) ±10% 50/60Hz | |
| 消費電力 | 70VA typ.(AC200V) | |
| 突入電流(A) | 15/30A（AC100/230V時）コールドスタート時 | |
| 使用温度/湿度 | 0～+40℃/20～85%RH 結露なき事 | |
| CEマーキング | 安全規格 EN61010-1適合 | EMC規格 EN61326適合 |
| 保存温度/湿度 | -15～+85℃/20～85% RH 結露なきこと | |
| 環境規制 | RoHS 対応 | |
| 冷却方式 | 自然空冷 | |
| 外部制御コネクタ | 1: D sub 25 ピン（プラグ）、M2.6ネジ 2: D sub 9 ピン（プラグ）インチネジ | |

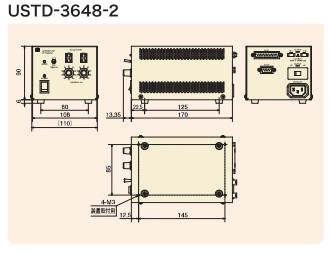

| 外径寸法 | W 110mm x D 170mm x H 90mm(突起部含まず) 固定用ネジ穴 4-M3 85×145 |
|
| 重量 | 約1.2kg |
※1 使用する際には、入力するAC電圧と使用する国や地域の規格に適合した適切な電源コードをご使用ください。
