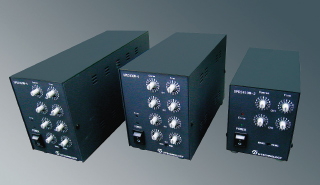

UPD2410Wシリーズ
・24V仕様、デジタル調光タイプ・各色共通で使用できます。
・RoHS対応
・CEマーキング対応
・ワールドワイド電源
・UHPシリーズ、UKSシリーズは接続できません。
製品情報
画像処理用LED電源
LED照明用電源 10W
| 型式名 | UPD2410W-2 |
| 出力 | 2CH出力最大10W |
| 入力電圧 | AC100–240V(定格) ±10% 50/60Hz |
| 消費電力 | 32VA typ. (AC200V) |
| 突入電流 | 15/30A（AC100/230V時）コールドスタート時 |
| 電源コード※1 | 保護設地アース付ACコード3m以下 |
| DC出力 | ２回路 DC24V(出力+ /回路GND間) |
| 出力コネクター | SMP-03V-BC(JST) 1:出力＋ 3:出力－ |
| 絶縁抵抗：500ＭΩ以上 絶縁耐圧：AC1500V １分間 | |
| 調光制御 | |
| REMO:外部8bitwデジタル入力(DC5,24V)によるリモート調光 | |
| 照明消灯機能 | 信号 H (5,24V):点灯／L (0V):消灯 |
| 調光制御方式 | ＰＷＭ点灯方式 (78KHz) |
| 調光ステップ | 256ステップ ※2 |
| 出力過電流保護 | 定格電流の105% min.で動作 |
| 絶縁/耐圧 | 入力-FG間 AC1500V 1分間(10mA)/ DC500V 50MΩ以上 |
| 入力-出力間 AC1500V 1分間(10mA)/ DC500V 50MΩ以上 | |
| 出力-F.G間 DC 500V 50MΩ以上 | |
| 使用環境 | 温度：0 ～+40℃ 湿度：20～85% RH 結露なきこと |
| 高度：2000m Max. 汚染度：２ | |
| 保護接地クラスⅠ 設置カテゴリⅡ（屋内設置用） | |
| 保存温度/湿度 | -15～+85℃/20～85%RH 結露なき事 |
| 冷却方式 | 自然空冷 |

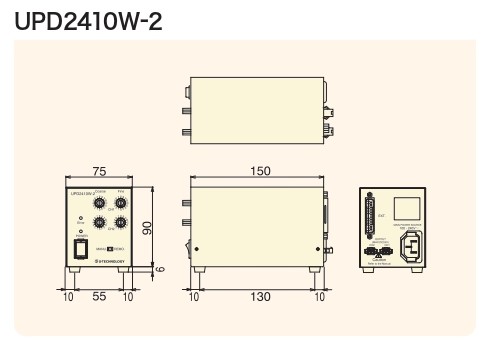

| 外径寸法 | W75mm x D150mm x H90mm(突起部ゴム足含まず) |
| 質量 | 約0.8kg |
| 環境規制 | Rohs対応 |
| CEマーキング | EMC規格：EN61326-1 |
| 安全規格：EN61010-1 | |
| 電気用品安全法 | 特定電気用品(直流電源装置)技術基準適合 |
※１ 使用する際には、入力するＡＣ電圧と使用する国や地域の規格に適合した適切な電源コードをご使用ください。
※２ 調光 設定値が低い場合、ご使用のLED照明によっては点灯しないことや、照度が不安定になることがあります。低域でご使用の場合は、動作を確認のうえ余裕をもった設定値でご使用下さい。
