LED照明

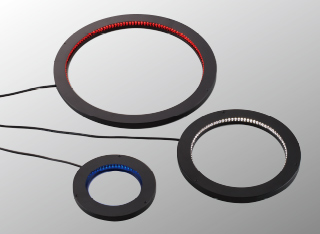

ローアングル水平リング照明

ULRHシリーズ

・表面の小さな凹凸の検査に向いている照明です。
・エッジの欠け等を強調するのに向いている照明です。
・360°方向からの照射により、設置・調整を安易に出来る照明です。

ダウンロード

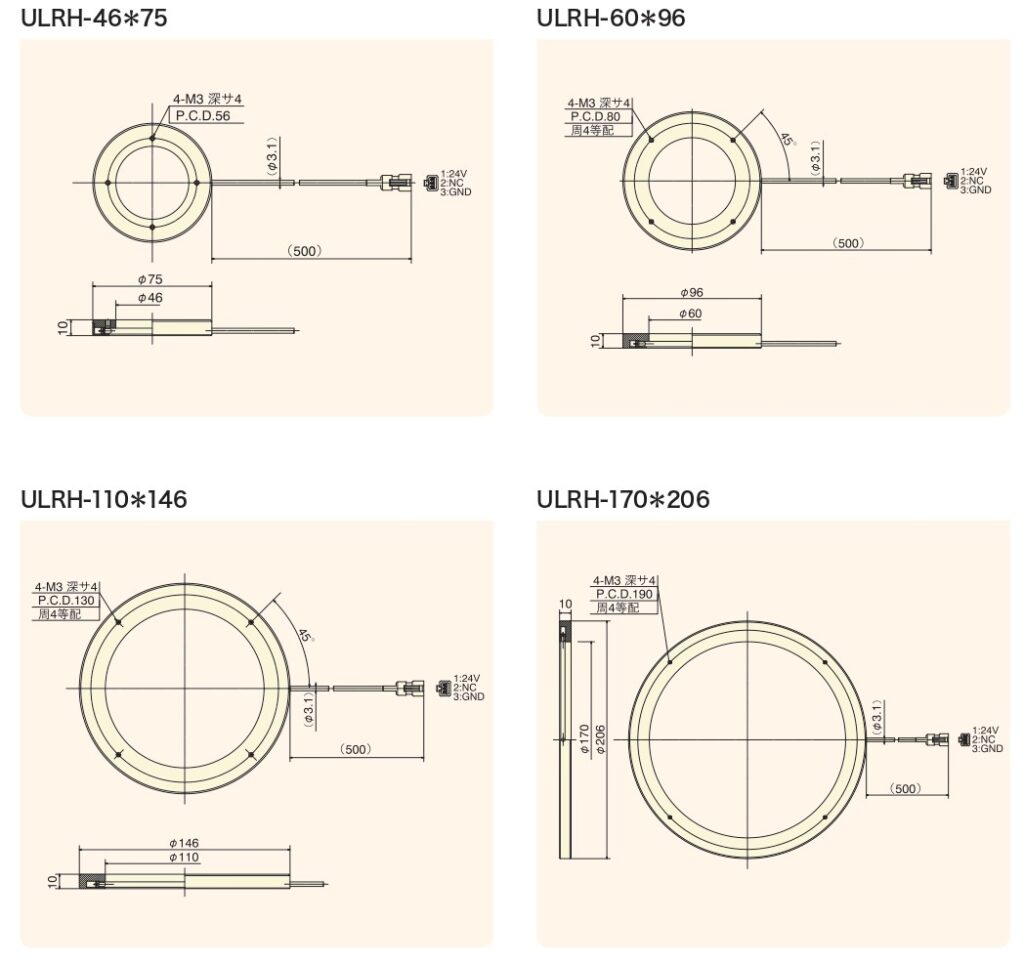

製品仕様:ULRHシリーズ

型式名 発光色 リング内径(mm) リング外形(mm) 消費電力 PDF DXF
ULRH-46R75※ φ46 φ75 24V/1.9W PDF DXF
ULRH-46W75※ 白○ φ46 φ75 24V/3.3W
ULRH-46B75※ φ46 φ75 24V/3.3W
ULRH-60R96※ φ60 φ96 24V/2.4W PDF DXF
ULRH-60W96※ 白○ φ60 φ96 24V/4.1W
ULRH-60B96※ φ60 φ96 24V/4.1W
ULRH-110R146※ φ110 φ146 24V/3.8W PDF DXF
ULRH-110W146※ 白○ φ110 φ146 24V/6.5W
ULRH-110B146※ φ110 φ146 24V/6.5W
ULRH-170R206※ φ170 φ206 24V/5.8W PDF DXF
ULRH-170W206※ 白○ φ170 φ206 24V/9.8W
ULRH-170B206※ φ170 φ206 24V/9.8W

※印は受注生産品です。 緑色は受注生産にて対応をさせて頂きます。
赤色は、より明るい4元素LEDでの制作も可能です。この場合、型式末尾に「2」が付きます。

照射イメージ図

照射イメージ図
