スポット照明

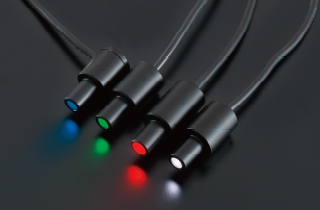

SP/SPLシリーズ

・テレセントリックレンズとの組合せに最適です。
・照明本体が小さいため、機構設計が非常にコンパクトにできます。
・同軸照明時に、より均一に照射します。
・低倍テレセンのホットスポット改善に最適です。

ダウンロード

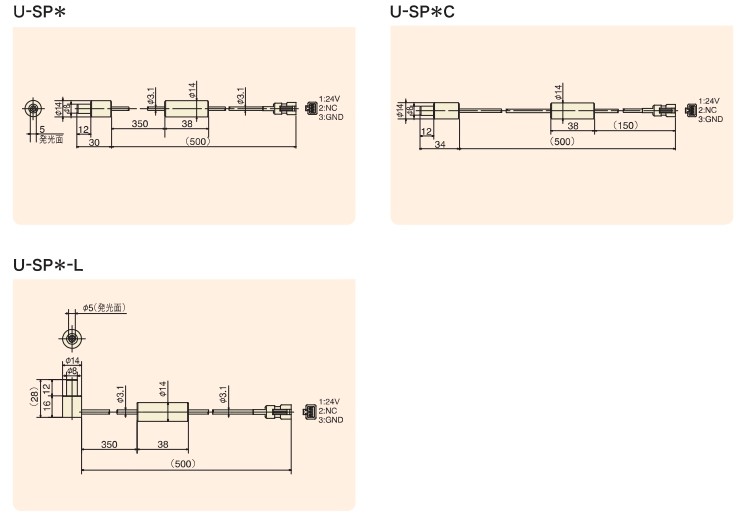

製品仕様:SP/SPLシリーズ

製品仕様:SPシリーズ(砲弾)
型式名 発光色 発光部寸法(mm) 消費電力 PDF DXF STP
U-SPR φ5 24V/0.41W PDF DXF STP
U-SPW 白○ φ5 24V/0.41W
U-SPB φ5 24V/0.41W
U-SPG※ φ5 24V/0.41W

※印は受注生産品です。

製品仕様:SPシリーズ(チップ)
型式名 発光色 発光部寸法(mm) 消費電力 PDF DXF STP
U-SPRC φ5 24V/1.2W PDF DXF STP
U-SPWC 白○ φ5 24V/1.2W
U-SPBC φ5 24V/1.2W
U-SPGC※ φ5 24V/1.2W

※印は受注生産品です。

製品仕様:SPLシリーズ(L型)高拡散タイプ
型式名 発光色 発光部寸法(mm) 消費電力 PDF DXF STP
U-SPR-L※ φ5 24V/0.8W PDF DXF STP
U-SPW-L※ 白○ φ5 24V/0.8W
U-SPB-L※ φ5 24V/0.8W
U-SPG-L※ φ5 24V/0.8W

※印は受注生産品です。

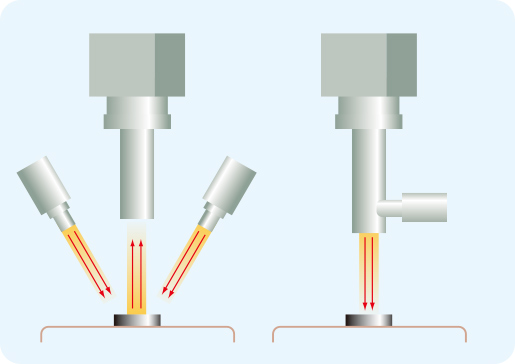

照射イメージ図

照射イメージ図
