LED照明

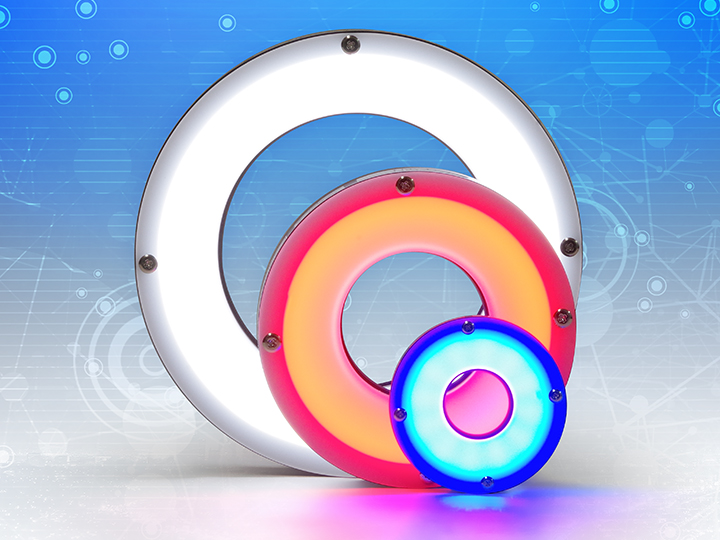

マルチアングル照明

UMAシリーズ

・照射距離を変えることにより照明効果が変化
・ワークに近いとエッジが際立ち微細な凹凸確認に有効
・ワークから離すと均一な拡散光が表面検査に最適

ダウンロード

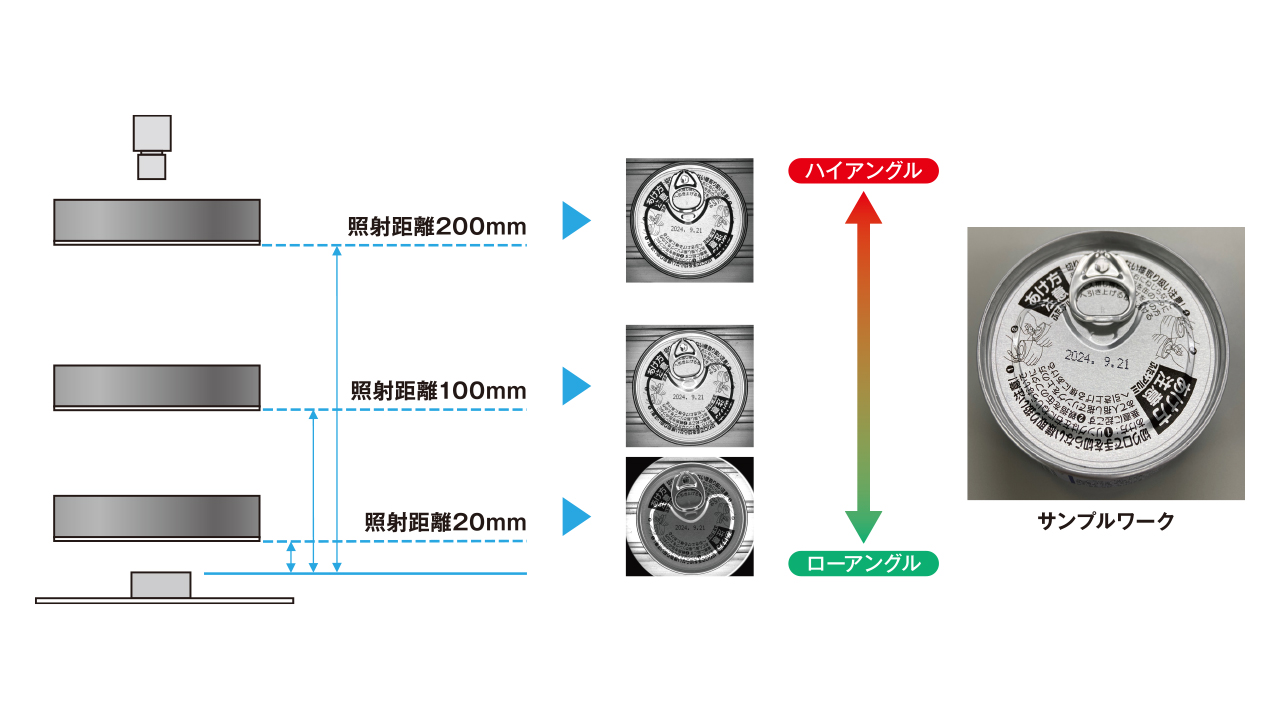

照射距離を変えることにより照明効果が変化

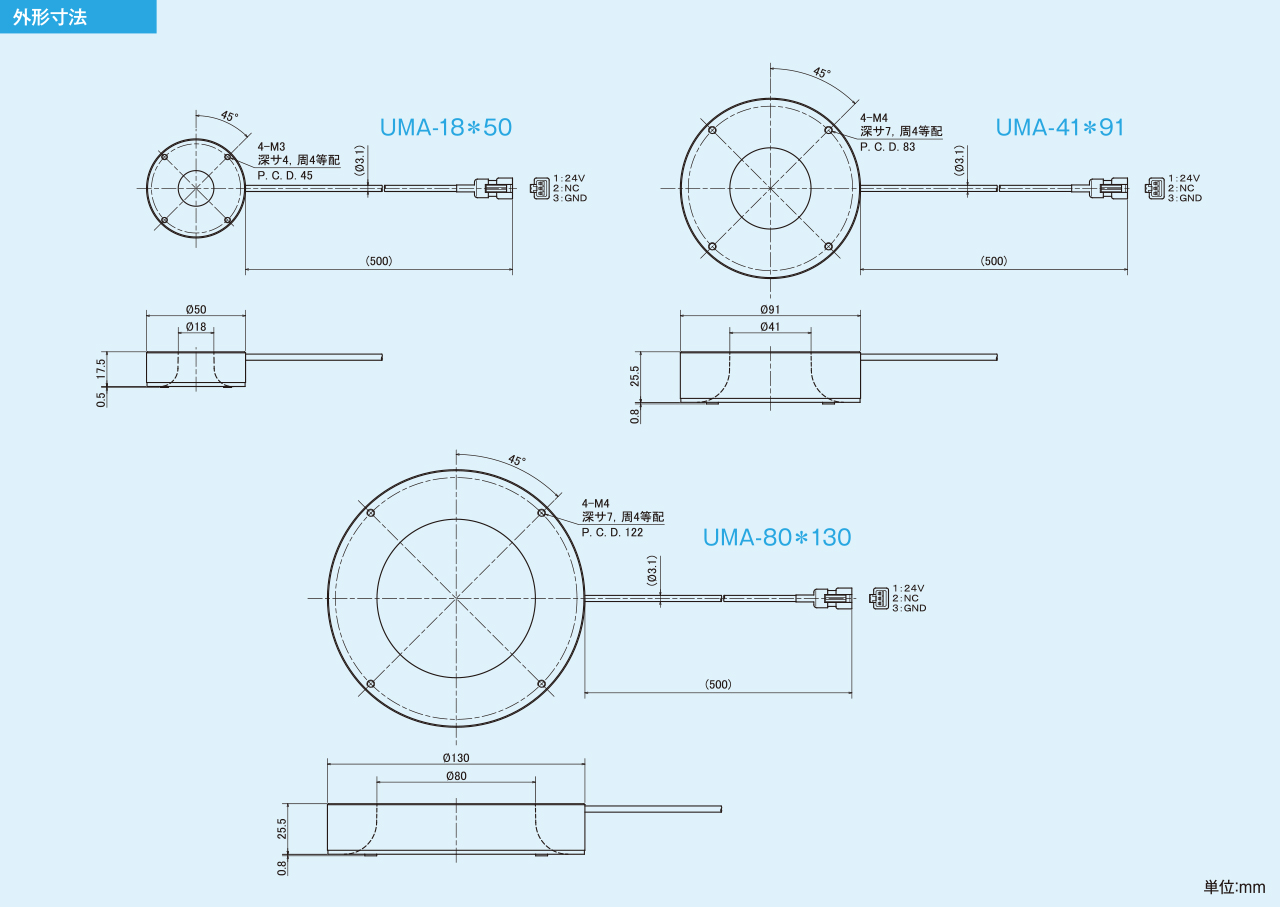

型式 発光色 リング内径(mm) リング外径(mm) 消費電力 PDF DXF
UMA-18R50 φ18 φ50 24V/4.9W PDF DXF
UMA-18W50 白○ φ18 φ50 24V/6.6W PDF DXF
UMA-18B50 φ18 φ50 24V/5.8W PDF DXF
UMA-41R91 φ41 φ91 24V/13.3W PDF DXF
UMA-41W91 白○ φ41 φ91 24V/16.1W PDF DXF
UMA-41B91 φ41 φ91 24V/17.2W PDF DXF
UMA-80R130 φ80 φ130 24V/17.0W PDF DXF
UMA-80W130 白○ φ80 φ130 24V/24.2W PDF DXF
UMA-80B130 φ80 φ130 24V/22.4W PDF DXF

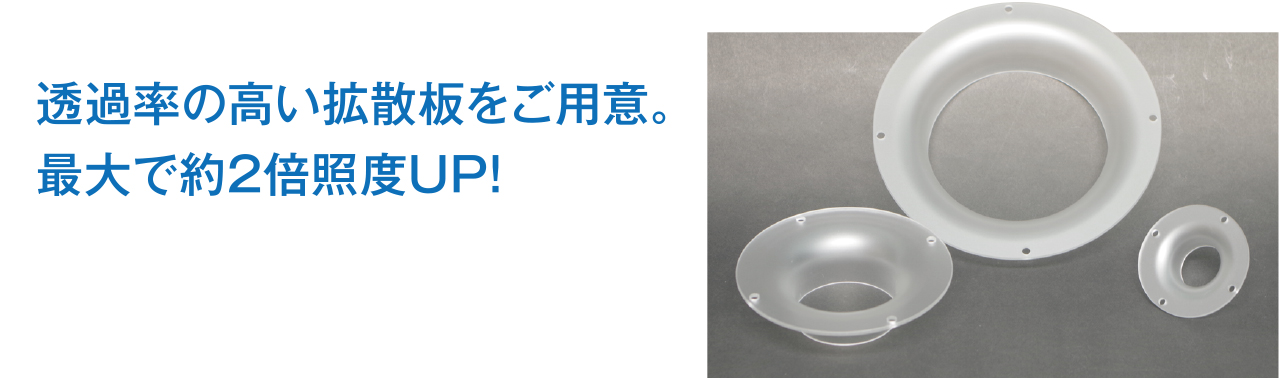

透過率の高い拡散板をご用意。最大で約2枚照度UP!

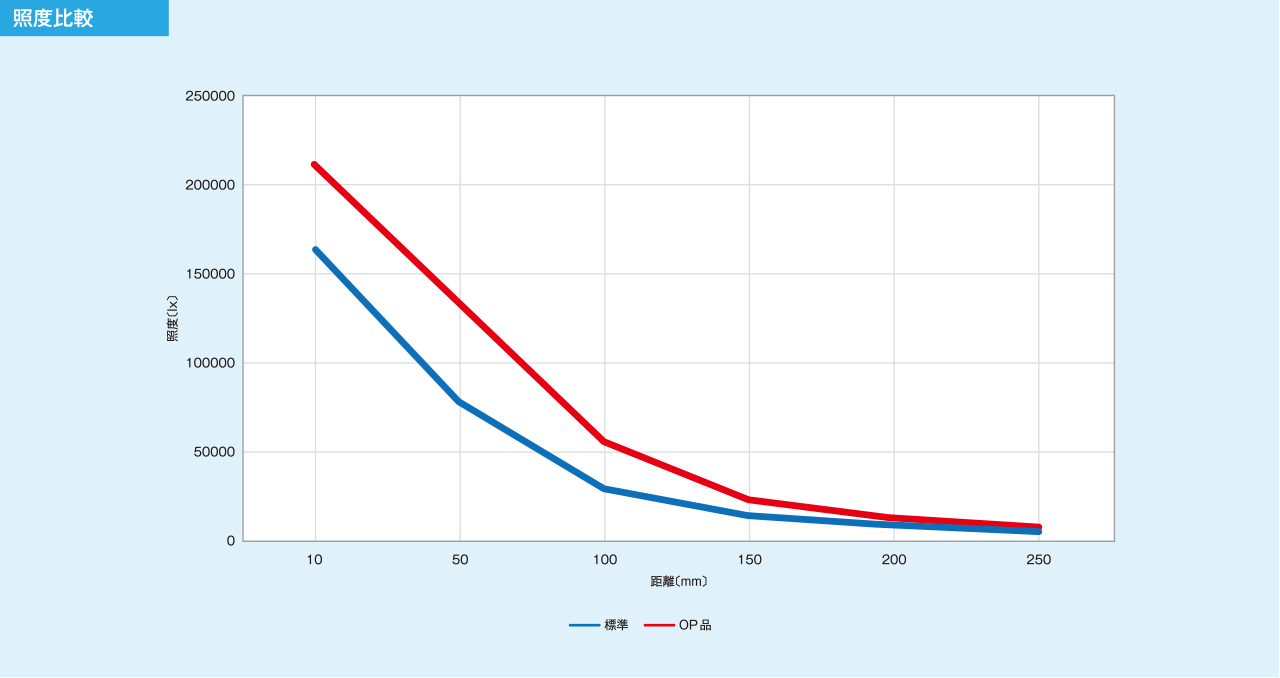

照度比較

型式 仕様・寸法 適応照明型式
UDF-MA18-HT 内径:φ18 外形:φ50 UMA-18*50
UDF-MA41-HT 内径:φ41 外形:φ91 UMA-41*91
UDF-MA80-HT 内径:φ80 外形:φ130 UMA-80*130
