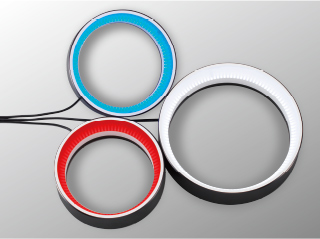

無影ローアングルリング照明

UNSLシリーズ

・導光板を通し拡散した柔らかい光で、
影を作らず均一な照明を得ることができます。
・光沢のある対象物・金属等の刻印、
傷などの検査にご利用いただけます。
・対称ワークの形状に応じて、丸型・角型を選定できます。

ダウンロード

製品仕様:UNSLシリーズ

型式名 発光色 リング内径(mm) リング外形(mm) 消費電力 PDF DXF STP
UNSL-73R100※ φ73 φ100 24V/5.3W PDF DXF STP
UNSL-73W100※ 白○ φ73 φ100 24V/9.0W
UNSL-73B100※ φ73 φ100 24V/9.0W
UNSL-109R136※ φ109 φ136 24V/7.2W PDF DXF STP
UNSL-109W136※ 白○ φ109 φ136 24V/12.2W
UNSL-109B136※ φ109 φ136 24V/12.2W
UNSL-153R180※ φ153 φ180 24V/9.6W PDF DXF STP
UNSL-153W180※ 白○ φ153 φ180 24V/21.3W
UNSL-153B180※ φ153 φ180 24V/21.3W

※印は受注生産品です。緑色は受注生産にて対応をさせて頂きます。
赤色は、より明るい4元素LEDでの制作も可能です。この場合、型式末尾に「2」が付きます。

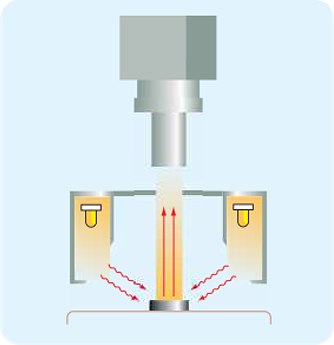

照射イメージ図

照射イメージ図
