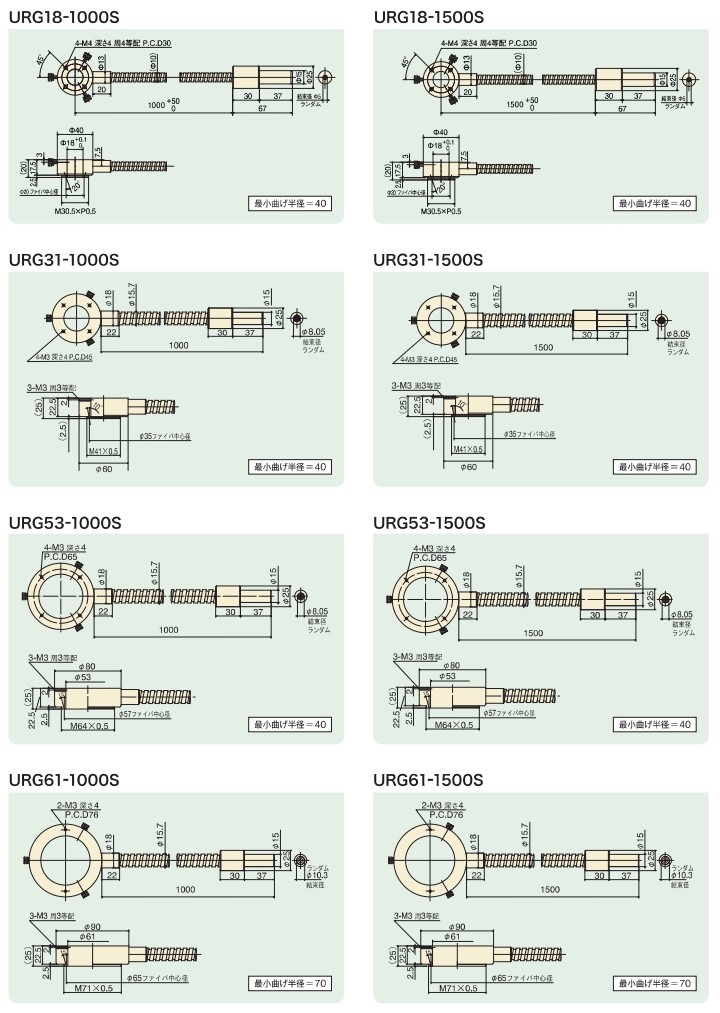

製品仕様:URGシリーズ

型式名 リング内径(mm) リング外径(mm) ライン長(mm) PDF DXF
URG18-1000S※ φ18 φ40 L=1000 PDF DXF
URG18-1500S※ φ18 φ40 L=1500 PDF DXF
URG31-1000S φ31 φ60 L=1000 PDF DXF
URG31-1500S φ31 φ60 L=1500 PDF DXF
URG53-1000S φ53 φ80 L=1000 PDF DXF
URG53-1500S φ53 φ80 L=1500 PDF DXF
URG61-1000S φ61 φ90 L=1000 PDF DXF
URG61-1500S φ61 φ90 L=1500 PDF DXF

※印は受注生産品です。弊社標準ライトガイドは全製品ランダム配列で製作しております。
