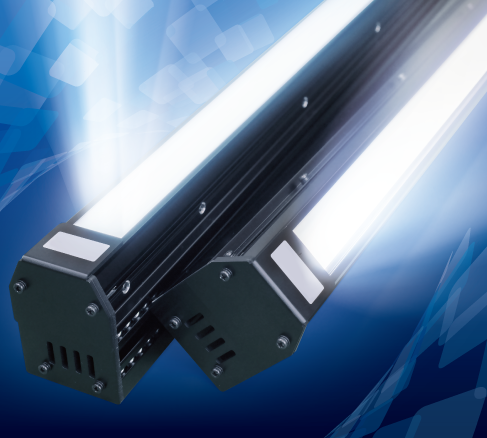

UHPL2シリーズ
ブロック調光で理想の光を実現
ブロック調光機能搭載 照明側でシェーディング補正が可能132mmの倍数で有効発光長264～2904mmまでをラインアップ
自然空冷式 50万Lx（WD50mm）
集光タイプはフレネルレンズ採用
共通筐体で集光タイプLと拡散タイプDの２種類をラインアップ
製品情報
新製品
ブロック調光付高輝度ライン照明
UHPL2シリーズ
ブロック調光機能搭載 照明側でシェーディング補正が可能132mmの倍数で有効発光長264～2904mmまでをラインアップ
自然空冷式 50万Lx（WD50mm）
集光タイプはフレネルレンズ採用
共通筐体で集光タイプLと拡散タイプDの２種類をラインアップ
ブロック調光機能搭載 照明側でシェーディング補正が可能

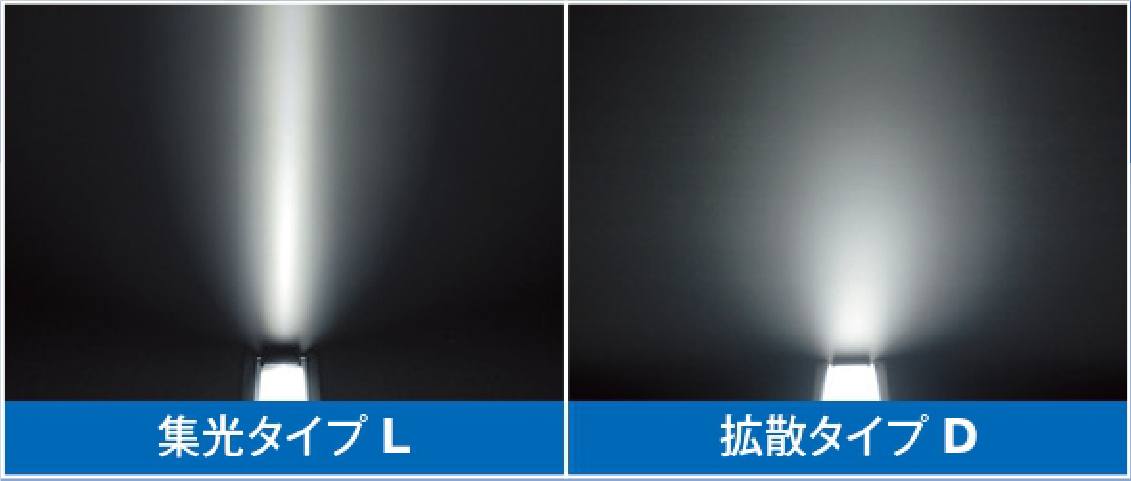

共通筐体で集光タイプLと拡散タイプDの２種類をラインアップ
専用コントローラーでブロック調光の可視化を実現
広角撮影時の端部補正・部位による微調整が容易に可能
Visual Lighting Equalizer
・ 簡単な操作でシェーディング補正を実現
・ 画像撮像時の光量ムラを補正可能
・ 専用コントローラーで現場調整可能

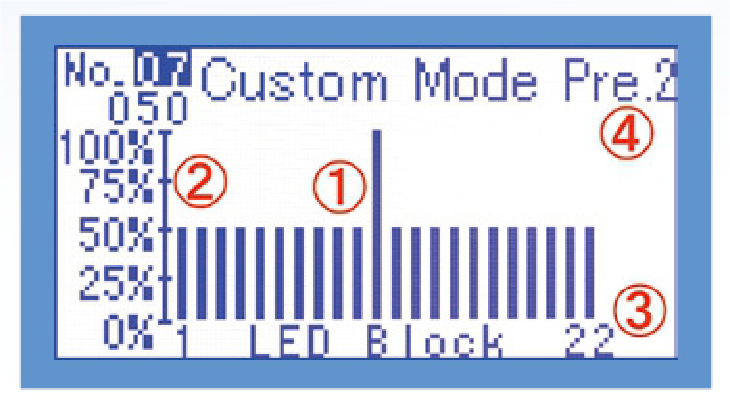

①専用コントローラーで任意の箇所を調光（PC制御可）
②ブロックごとに0～100%まで調光可能
③照明器内で66mmのブロック毎に個別調光可能。ブロック数を自動認識。最大44ブロック
④プリセット保存でワークごとに設定変更（コントローラ単独 ： 2パターン、PC接続 ： パターン制限なし）

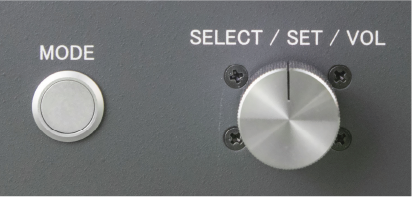

簡単操作で調光制御
スイッチ付きエンコーダーとモードスイッチでスムーズに設定。
プリセットの呼び出しも簡単。
PCへプリセット保存、読み込みも可能。

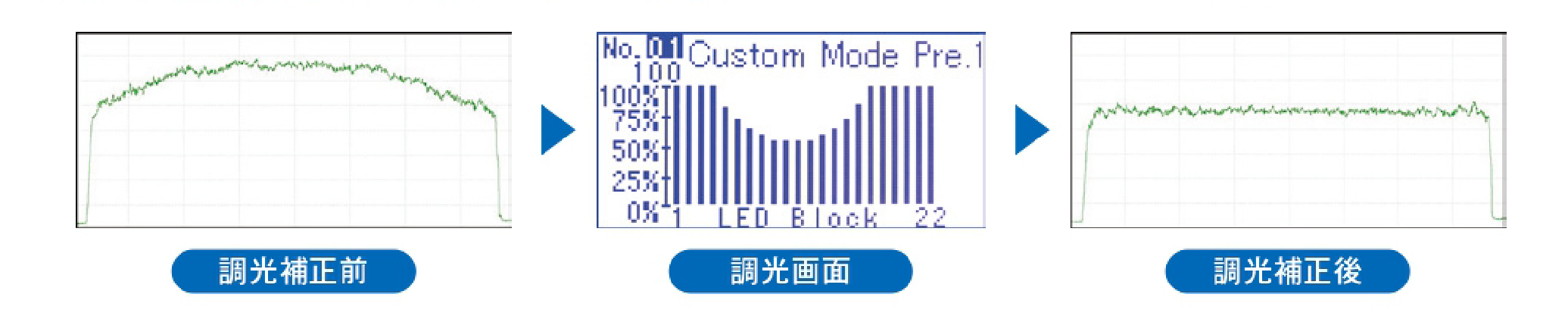

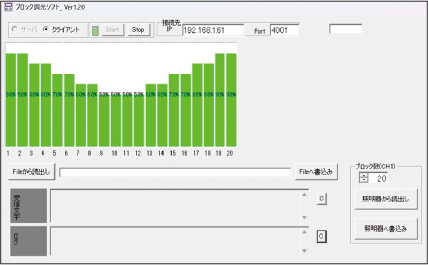

カメラ画像による補正データ例
条件：50mmレンズ／ WD:2000mm

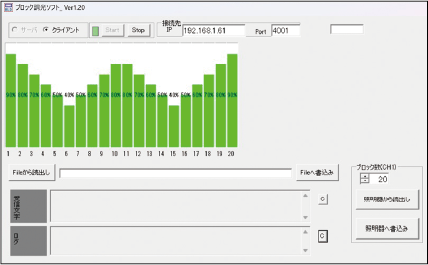

PC 操作画面
専用のソフトウェアでPCから簡単操作。
各ブロックをドラックして調光。
専用コントローラーへの書き込み・読み込み対応。
※PCからブロック調光はイーサネット接続のみになります。別途専用ソフトウェアのインストールが必要です。

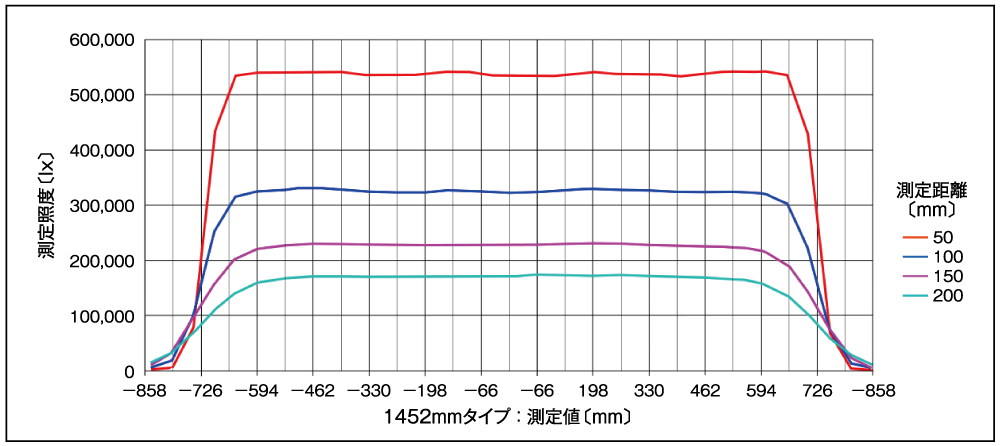

均一性データ

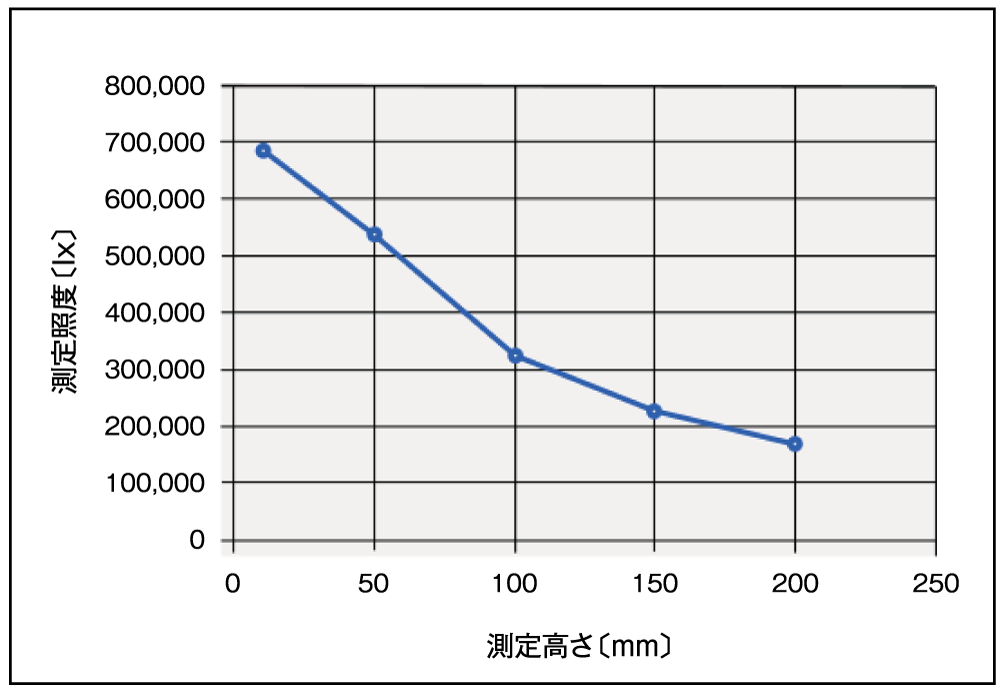

照度・距離データ

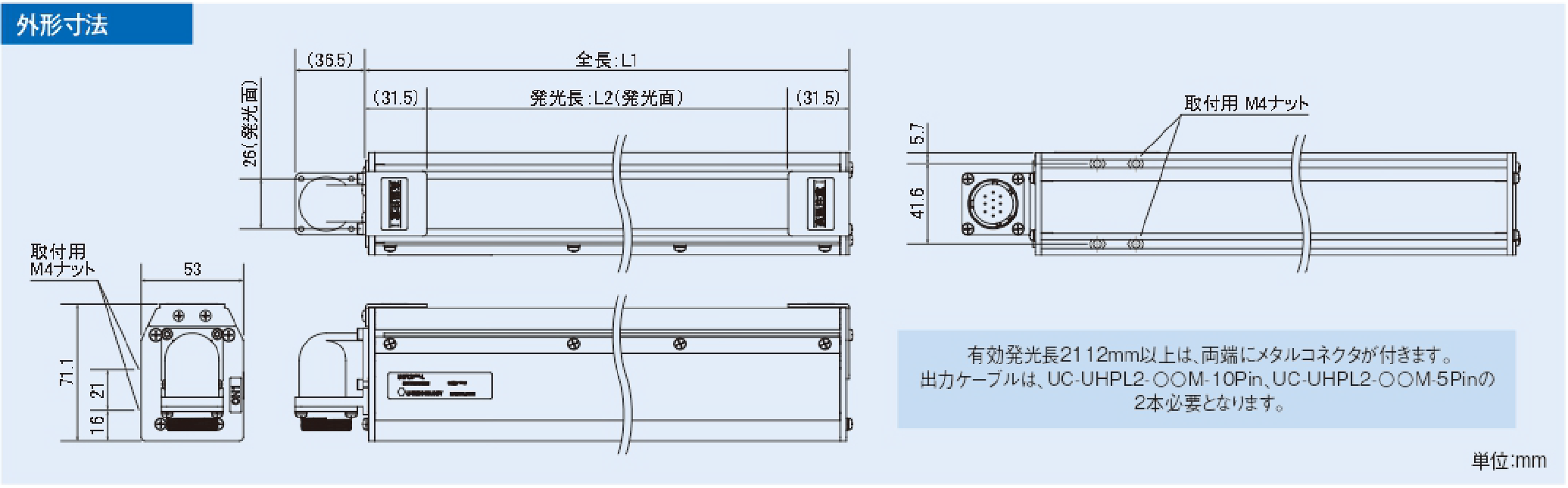

| 型式 | 全長L1(㎜) | 全長L2(㎜) | 消費電力(W) | 取付用M4 ナット数 |
|---|---|---|---|---|
| UHPL2-264-□ | 327 | 264 | 35 | 2×4=8 |
| UHPL2-396-□ | 459 | 396 | 52 | 3×4=12 |
| UHPL2-528-□ | 591 | 528 | 69 | 4×4=16 |
| UHPL2-660-□ | 723 | 660 | 86 | 5×4=20 |
| UHPL2-792-□ | 855 | 792 | 104 | 6×4=24 |
| UHPL2-924-□ | 987 | 924 | 121 | 7×4=28 |
| UHPL2-1056-□ | 1119 | 1056 | 138 | 8×4=32 |
| UHPL2-1188-□ | 1251 | 1188 | 156 | 9×4=36 |
| UHPL2-1320-□ | 1383 | 1320 | 173 | 10×4=40 |
| UHPL2-1452-□ | 1515 | 1452 | 190 | 11×4=44 |
| UHPL2-1584-□ | 1647 | 1584 | 207 | 12×4=48 |
| UHPL2-1716-□ | 1779 | 1716 | 225 | 13×4=52 |
| UHPL2-1848-□ | 1911 | 1848 | 242 | 14×4=56 |
| UHPL2-1980-□ | 2043 | 1980 | 259 | 15×4=60 |
| UHPL2-2112-□ | 2175 | 2112 | 276 | 16×4=64 |
| UHPL2-2244-□ | 2307 | 2244 | 294 | 17×4=68 |
| UHPL2-2376-□ | 2439 | 2376 | 311 | 18×4=72 |
| UHPL2-2508-□ | 2571 | 2508 | 328 | 19×4=76 |
| UHPL2-2640-□ | 2703 | 2640 | 346 | 20×4=80 |
| UHPL2-2772-□ | 2835 | 2772 | 363 | 21×4=84 |
| UHPL2-2904-□ | 2967 | 2904 | 380 | 22×4=88 |
□には L ： 集光、N ： 標準、D ： 拡散が入ります。
有効発光長2112mm以上は、両端にメタルコネクタが付きます。
出力ケーブルは、UC-UHPL2-〇〇M-10Pin、UC-UHPL2-〇〇M-5Pinの2本必要となります。
| 照度 | 集光： 500,000Lx/300,000Lx（WD=50mm/100mm）Ref. |
|---|---|
| 照度ムラ | ±10%以下（弊社ラインカメラで測定） |
| 有効発行面長 | 264～2904mm（21種） |
| 寿命 | 40,000時間・光量70%以上（期待寿命） |
| 設置方法 | M4六角ボルト、ナットによる固定 |
＊仕様および外観は、 改良のため予告なく変更されることがあります。 ご了承ください。 ＊グラフ、 数値等は参考値であり、 製品の性能を保証するものではありません。
電源仕様
| 型式 | UPD36600W-1-L | ||||||
|---|---|---|---|---|---|---|---|
| 入力 | AC100~240V 50/60Hz | ||||||
| 出力 | DC36V 最大付加400W | ||||||
| 駆動方式 | 定電流方式 | ||||||
| 適合照明 | DC36V入力照明（ラインLED照明 ： UHPL2シリーズ） | ||||||
| 調光設定 | 10bit デジタル電流調光 | ||||||
| 出力ON/OFF機能 | イーサネットコマンド、信号制御（D-SUB9） | ||||||
| エラー検出 | イーサネットコマンド、信号制御（D-SUB9） エラー信号1：LED オープン検知 エラー信号2：照明が安全値を超えた時の温度警報 |
||||||
| 設置方法 | 水平設置 | ||||||
| 保存環境 | 温度 : -10℃~60℃､湿度 : 10%~80%(結露なきこと) | ||||||
| 使用環境 | 温度 : 0℃~45℃､湿度 : 30%~80%(結露なきこと) | ||||||
| 輸送環境 | 温度 : -10℃~60℃､湿度10%~80%(結露なきこと) | ||||||

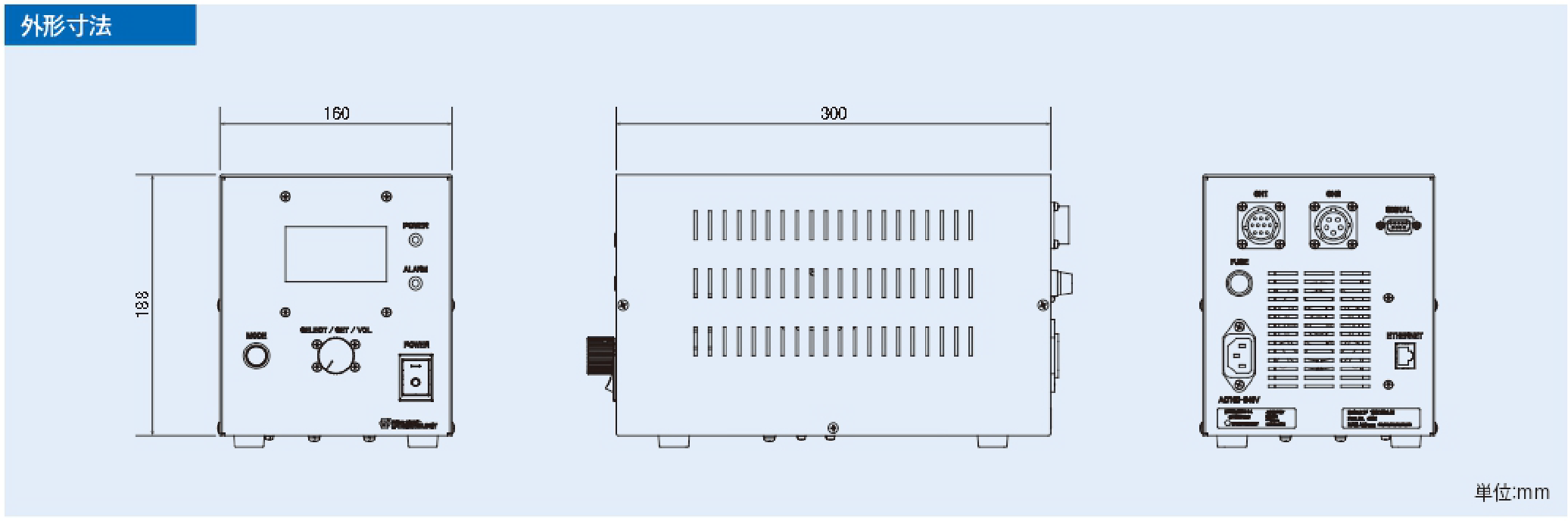

| 外形寸法 | 160×188×300mm(突起部除く) | ||||||
| 質量 | 約3.5kg | ||||||

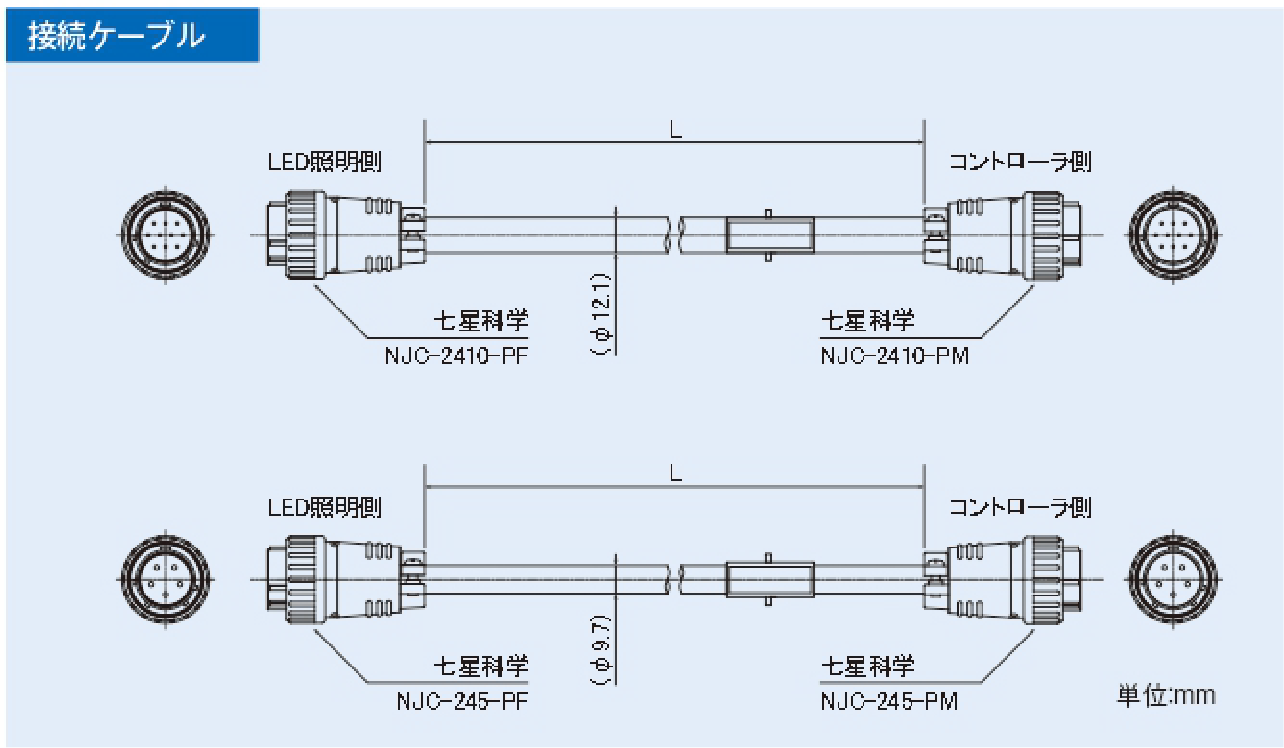

接続ケーブル仕様
| 型式 | 全長L |
|---|---|
| UC-UHPL2-3M-10PIN | 3m |
| UC-UHPL2-5M-10PIN | 5m |
| UC-UHPL2-7M-10PIN | 7m |
| UC-UHPL2-10M-10PIN | 10m |
| 型式 | 全長L |
|---|---|
| UC-UHPL2-3M-5PIN | 3m |
| UC-UHPL2-5M-5PIN | 5m |
| UC-UHPL2-7M-5PIN | 7m |
| UC-UHPL2-10M-5PIN | 10m |
有効発光長132～1980mmまでは、
UC-UHPL2-◯M-10PINのケーブルを選択してください。
有効発光長2112mm以上は、
UC-UHPL2-◯M-5PINも追加で必要になります。
